Как вытащить обсадную трубу из скважины: правила проведения демонтажных работ

Причины заклинивания насоса в теле скважины

В основном, все причины, ведущие к возникновению этой неприятной проблемы, обусловлены человеческим фактором. Когда во время монтажа насоса нарушаются технологические требования крепления элементов насосного оборудования, а также не обращается должного внимания к их качеству изготовления, трудно ожидать благоприятного исхода дела во время демонтажа насоса.

Провисший электрический кабель

По этой причине происходит наибольшее количество случаев заклинивания оборудования. Происходит это путем закусывания провисшего электрокабеля в петле, которая затягивается вокруг корпуса насоса.

В данной ситуации не стоит со всей силы тянуть прибор, так как это к успеху не приведет. Но то, за что тянете, может оборваться. Тогда уже трудно будет что-то предпринять своими силами.

Специалисты, не раз поднимавшие насосы из скважин, советуют в этом случае попробовать пропихнуть прибор назад. Повторяя попытки, постарайтесь почувствовать слабину и в этот момент продолжите неторопливо подъем. Вообще, «лучше болезнь предотвратить, чем лечить». Чтобы в своей практике не столкнутся с провисанием электрокабеля, необходимо пристегивать его специальными хомутами к трубе или шлангу на стадии монтажа системы. Причем к тросу электрический кабель крепить не рекомендуется, так как при его натяжении хомуты могут слететь. Поднимая насос, необходимо также следить, чтобы кабель и шланг выходили одновременно на поверхность. Нельзя допускать слабины ни у троса, ни у кабеля, ни у шланга.

Заиливание скважины в результате длительного простоя

Встречаются и нередко на практике случаи, когда длительный простой скважины приводит к ее сильнейшему заиливанию. Образовавшийся слой ила встает непреодолимой преградой на пути насоса. Когда застрял насос в скважине по данной причине, специалисты рекомендуют начать его раскачивание, во время которого устройство то поднимают, то опускают. К чему это приводит? Вода постепенно может начать размывать илистые отложения. В конце концов, возможно, дорога наверх освободиться, что позволит извлечь насос наружу. Главное, не торопите события и не проявляйте чрезмерной активности, чтобы не допустить глухого заклинивания насоса.

Есть и нестандартный способ борьбы с заилившейся скважиной. Надо привлечь к решению проблемы пожарников, которые с помощью рукава, опущенного в скважину, смогут размыть отложения ила. Освободившийся насос пойдет плавно наверх. Чтобы предотвращать процесс заиливания скважины, надо проводить ее профилактическое очищение, периодичность которого должна составлять один раз в три года.

Твердотельное препятствие — сложный барьер

На пути движения насоса может встретиться твердотельное препятствие, которое сыграет роль клина. В качестве такого барьера может выступить:

• вмятина в трубе, возникшая из-за подвижки грунта;
• сплющенный край трубы;
• заусенцы от неаккуратного сварного шва;
• брак в сборке осадочной колонны, при котором вместо резьбового соединения труб, их сваривают, допуская осевое смещение.

Встреча с таким препятствием сопровождается характерным твердым стуком, при этом движение насоса вниз проходит свободно. Можно ли и как вытащить насос из скважины в данной ситуации? Известны случаи, когда вращение насоса с помощью трубы вокруг своей оси помогает обогнуть вставшее на пути преграду. Однако стопроцентной вероятности освобождения хода движения прибора не гарантируется. Это может быть разовый успех. Но попробовать стоит, вдруг в конкретной ситуации проблема таким способом решится.

Твердотельным препятствием может стать и случайно упавший в скважину инструмент, деталь крепежа или другой инородный предмет. При этом остановка насоса наступает во время подъема резко и неожиданно. Происходит это в момент попадания в зазор между стеной скважины и насосом твердого предмета, что и приводит к заклиниванию. При этом ход вниз свободен, а наверх промежутки заклинивания меняются в зависимости от выборки троса. Проскочить предмет не сможет, слишком узок зазор. Поэтому специалисты советуют остановиться, вызвать специалистов. Спецоборудование, имеющееся у них, способно извлечь помеху из скважины.

Эффект обратного заиливания

Данный эффект наблюдается в скважинах, выполненных в известняковых грунтах. В результате долгой эксплуатации осадочный слой формируется над местом расположения насоса, превращаясь в «пробку». Чтобы остановить этот процесс, чистите скважину каждые три года.

Как поднять упавшую трубу в скважину

Что делать, если в скважину упала труба ПВХ, ПЭ, ППР? Для подобных аварийных работ используется специальное оборудование в виде ловильного инструмента. Он может быть двух видов:

• врезные колокола способные осуществить наружный захват упавшего предмета;
• нарезные трубы, способные при помощи резьбы осуществить качественную фиксацию.

Перед использованием подобного инструмента необходимо тщательно проанализировать ситуацию и выбрать наиболее действенный способ.

Заводское и самодельное оборудование

Рассматривая, как достать пластиковую трубу из скважины необходимо учитывать ее технические характеристики, вес, глубину залегания и время эксплуатации. Для этого понадобится заводское либо самодельное оборудование. В качестве заводского — можно рассмотреть варианты, позволяющие без труда извлечь трубу из земных недр.

Такое оборудование подбирается по следующим параметрам:

• оказываемое давление на извлекаемую конструкцию;
• усилие прямого и обратного хода вращающего момента;
• максимальное усилие фиксации;
• его габариты и вес;
• диапазон ширины вытягиваемых конструкций.

Зачастую в домашних условиях нет возможности использовать такое дорогостоящее оборудование. В таких случаях приходится воспользоваться подручными механизмами и смекалкой.

https://youtube.com/watch?v=NJydDnuwQ3w

Для этого широко используются:

• сварочные аппараты либо резьбовые зажимы;
• грузовые домкраты;
• толстые листы металла.

Проявив смекалку и некоторые физические усилия можно достаточно просто произвести демонтаж скважины.

Бурение скважины для получения стабильного источника воды является сложным и трудоемким делом. Особенно большие проблемы возникают, когда появляется необходимость демонтажа устройства. Наибольшую сложность в этом случае представляет обсадная труба, извлечение которой может потребоваться из-за ее повреждения. Решить проблему можно, обратившись за помощью к профессионалам, или самостоятельно, ознакомившись с имеющимися методами. Лучше проконсультироваться со специалистом, т.к. иногда проще и дешевле пробить новую скважину, чем восстанавливать старую.

Альтернативный метод

Для работы с полимерным вкладышем необходимо установить лебёдку с блоком, рассчитанным на 1,5 тонны. Вес полимера не очень большой и справиться с подъёмом такой ремонтной трубы сможет даже механизм с небольшой мощностью.

Работы проводятся в следующем порядке:

• С помощью глубинного насоса откачивается вся вода.
• В основную трубу вводится гидроизолирующий раствор (можно использовать антикоррозионную жидкость).
• Затем с помощью лебёдки опускаются трубы из полимера. Секции скрепляются между собой резьбой по мере продвижения вкладыша вглубь шахты.
• В нижней секции вкладыша устраивается самодельный фильтр. Делается несколько отверстий с помощью дрели или перфорация (применяется болгарка). Сверху фильтр достаточно плотно оборачивается геотканью.

Также, необходимо осуществить вывоз мусора, чтобы на вашем участке была чистота и соблюдались все санитарно-гигиенические нормы.

Основные этапы работ

Первым делом в закопанной трубе необходимо будет просверлить отверстие дрелью или шуруповертом. Потом в это отверстие продлеваем стальной тросик.

Ну а дальше все очень просто: устанавливаем рядом реечный домкрат, цепляем тросик за подъемную лапу, и потихоньку вытаскиваем трубу из земли.

Быстро, просто и без каких-либо чрезмерных физических усилий. Так что берите себе на заметку этот способ — может когда-нибудь и пригодится.

Подробно о том, как вытащить наглухо забитый в землю кусок металлической трубы, вы можете посмотреть в видеоролике на нашем сайте. Сама идея предложена автором YouTube канала «Миха Нивовод».

Как вытащить трубу из скважины – некоторые варианты решения проблемы

Бурение скважины на воду — занятие само по себе достаточно сложное и трудоемкое. Но еще большие проблемы ожидают владельцев участка, если необходим демонтаж устройства. Самый сложный из вопросов, которые в этой связи возникают: как вытащить трубу из скважины?

В чем заключается проблема?

Водяная скважина — это подобие обычного колодца, диаметр которого невелик, а вот глубина может достигать нескольких десятков метров. Чтобы защитить стенки скважины от вполне возможного обрушения грунта, в них забивается обсадная труба.

А чтобы вода оставалась чистой и свежей, внутрь обсадной трубы вставляется еще одна — эксплуатационная. Разумеется, диаметр эксплуатационной трубы должен быть несколько меньше, чем у обсадной.

Нередко, в целях экономии, используют трубы, которые могут одновременно выполнять обе функции: укреплять грунт и контактировать с питьевой водой.

Трубы для скважины выполняют из различных материалов:

• стальные: самые прочные, долговечные и дорогие;
• асбестоцементные: довольно хрупкие, но вполне качественные и относительно дешевые;
• пластиковые: новинка на рынке, которая прочнее асбестоцементных изделий, имеет невысокий вес и дешевле стали.

Обратите внимание: Вынуть из скважины хрупкие асбестоцементные трубы и при этом их не повредить, задача практически невыполнимая. Вытащить трубу иногда сложнее, чем пробурить скважину заново. Вытащить трубу иногда сложнее, чем пробурить скважину заново

Вытащить трубу иногда сложнее, чем пробурить скважину заново.

Вытащить трубу иногда сложнее, чем пробурить скважину заново..

Для того, чтобы вынуть узкую трубу из скважины, с достаточно большой глубины, понадобятся немалые усилия и сноровка. При этом необходимо учесть:

• материал, из которого изготовлена труба;
• глубину погружения;
• срок эксплуатации;
• условия использования;
• причины демонтажа.

В ряде случаев успешно разрешить задачу по демонтажу не представляется возможным, например, при обрыве конструкции на большой глубине.

Возможные альтернативы

Специалист, к которому обращаются с вопросом о том, как достать трубу из скважины, обязательно задаст встречный вопрос: а зачем? Некоторым владельцам частных домов кажется, что это единственный способ восстановить работу старой, заброшенной или неправильно устроенной скважины. Иногда желание демонтировать трубу продиктовано необходимостью починить или заменить вышедшую из строя конструкцию.

Поскольку процесс демонтажа — дело трудоемкое, хлопотное, долгое и дорогое, обязательно следует поискать альтернативные варианты решения. Например, в поврежденную обсадную трубу можно забить эксплуатационную конструкцию меньшего диаметра. Трещина будет надежно закрыта и работа скважины восстановлена.

Бывает полезной консультация с опытными специалистами. Иногда достаточно правильно прочистить скважину и демонтаж просто не понадобится.

В ряде случаев выясняется, что дешевле и проще пробить новую скважину, чем восстанавливать старую.

Как вынуть из скважины трубу?

Если решение вытащить трубу все же принято, можно использовать для этого один из нескольких возможных способов.

• Обратиться к профессиональным бурильщикам. Они используют специальное оборудование (труболовки, овершоты, метчики и т.п.), избавив владельцев участка от головной боли и некоторого количества денежных средств.
• Зафиксировать конец трубы, например, петлей или обжимным хомутом, закрепить его на коротком плече большого рычага и постепенно вынуть трубу.

Совет: Для воздействия на длинное плечо рычага может понадобиться усилие, равное весу нескольких человек и время. Известен случай, когда бригада вытащила трубу, на полчаса присев на длинное плечо рычага.

Вместо рычага можно использовать подходящий домкрат, например, от КАМАЗа или железнодорожный.

Как вариант — достать трубу из скважины можно с помощью большого железнодорожного домкрата

Такое вот самодельное устройство

Еще один способ вынуть трубу состоит в изготовлении специального приспособления.

Для этого понадобится швеллер №10, из которого изготавливаются две стойки в виде перевернутой буквы «Т». Высота конструкции должна быть один метр, а ширина — 0,6 м. Сверху к каждой стойке приваривают подшипник, внутренний диаметр — 40 мм.

Теперь нужно сделать ось, на которой закреплены рукояти и барабан. Края оси вставляют в подшипники и устройство можно считать готовым.

Для подъема трубу фиксируют стальным тросом, который наматывают на барабан. Для страховки длинных конструкций рекомендуется применять специальную чалку, чтобы удерживать трубу при перехвате троса.

Чтобы вытащить пластиковую трубу и не повредить ее, понадобится обжимной хомут.

Устройство обсадки для скважины

Предположим, что скважина пробурена. При этом отверстие должно быть идеально ровным, иначе может произойти поломка насоса, поскольку в скважине он должен висеть по принципу строительного отвеса. Если скважина предлагает установку и металлических, и пластиковых труб, то сначала устанавливается металл.

Для этого к верхней части отверстие должно быть расширено, и бурится оно первым в очереди. Монтируя металл, лучше всего использовать резьбовые соединения, чтобы в дальнейшем в этом месте металл не подвергался коррозии. Металлические трубы довольно тяжелые, поэтому удерживать их лучше всего специальными установками на бурильных машинах.

Что касается пластика, то в самой первой трубе, которая будет находиться на большой глубине, стоит оборудовать фильтр, просверлив много отверстий по всей плоскости на величину до 1 м. Можно использовать геотекстиль для дополнительной защиты от грязи.

Трубу стоит вкручивать поэтапно, предварительно смазывая резьбовые соединения специальным средством для надежной герметичности.

Изделие стоит опустить в углубление таким образом, чтобы они не доставали до дна скважины примерно на 1 метр. При этом столб воды должен быть значительным. В верхней части пластиковая труба обделывается под необходимый размер.

Далее устанавливается насосное оборудование, которое фиксируется на металлический трос и опускается с запасом величины столба воды. Шланг от насоса проходит через оголовок скважины, который, в свою очередь, фиксируется на металлической обсадной основе для скважины. Оголовок прикручивается на болтовых соединениях или просто одевается на обсадку, придерживаясь своим весом за счет нагрузки под насосом.

Виды скважин на воду

Постоянный, бесперебойный и, главное, автономный источник воды имеют почти все владельцы дачных коттеджей. Разница в том, что их желания могут не совпадать. Одни предпочтительно устанавливают колодцы, а другие — скважины.

В зависимости от глубины отверстия их можно поделить следующим образом:

• Песчаная скважина. Такой вид является довольно популярным, так как цена установки невысокая. Тем более сделать её можно даже самостоятельно. Конструкция выглядит как сплошная колонна с фильтром на дне. Приплыв воды составляет от 5 до 100 метров кубических за 24 часа. Достаточно пробурить 10 метров при самостоятельном установлении. А если используется машина, тогда 30 метров. Для выкачивания воды устанавливается ручной насос. Максимальная продолжительность работы до 15 лет.
• Артезианская скважина. Этот вид в намного меньшей мере пользуется спросом у населения. Причиной этому может быть цена оборудования и необходимость брать в местных разрешительных органах согласование проекта. Конструкция тоже более сложная, чем у песчаной скважины. Она имеет две колонны — осадную и рабочую. Первая монтируется до известняка, а вторая — в известняке. Эта конструкция максимально может дать 40 кубов воды за час в зависимости от диаметра трубы. Длина трубы может составлять до 320 метров, а выполнить такие работы под силу только специализированной технике.

Как извлечь обсадную трубу из скважины по всем правилам

Процесс выемки обсадной трубы из скважины очень трудоёмкий и сложный. Кроме того, он сопряжён с большими проблемами на территории, так как для извлечения трубы необходимо использовать тяжёлую технику. А она точно повредит газоны, дорожки и прочие элементы благоустройства территории.

Помимо этого, чтобы извлечь трубу, несмотря на большую силу сцепления с грунтом (силу трения), площадь вокруг скважины необходимо обильно увлажнить. Для этого приходится сверлить в земле глубокие шурфы, и заливать в них воду, что может привести к обрушению стенок скважины.

Поэтому, для такого сложного процесса недостаточно только больших усилий и опыта работ, необходимо учесть несколько основных факторов — вес обсадной колонны, коэффициент трения трубы о землю, глубину, на которую была погружена труба, срок службы и значение прочности материала, из которого она была изготовлена.

Причины извлечения

Основными причинами, по которым возникает необходимость вытянуть трубу, являются:

• Причина #1: коррозийные образования на наружных и внутренних поверхностях трубы;
• Причина #2: износ обсадной колонны;
• Причина #3: засорение скважинной системы механического происхождения.

Исходя из сложности процесса, и возможных негативных последствий, перед тем, как вытягивать обсадную колонну нужно обязательно проконсультироваться со специалистами, взвесить все за и против. Если же решение будет принято в сторону извлечения эксплуатационной колонны, то специалисты всегда подскажут, как вытащить обсадную трубу из скважины наиболее подходящим способом.

Как извлечь обсадную трубу — основные способы

Один из простейших способов извлечения обсадных труб – это довериться профессионалам. Бурильщики для этих целей используют специальное оборудование – овершоты, метчики, обжимные хомуты и стальные петли, труболовочные устройства. Они всегда могут задействовать необходимую спецтехнику – домкраты, и, наконец, грузовые авто, могут достать трубу сразу целиком, или по участкам.

Профессиональных способов существует несколько вариантов:

#1: Промывка и рассаживание колонны

Вытащить трубу из скважины можно способом промывки системы, для чего используют специальный насос, оснащённый устройством для промывания. Трубу подсоединяют к напорной части насоса, и под давлением, необходимым для циркуляции воды, промывают обсадную колонну. После извлечения песка из трубы, её растягивают, перемежая процесс растягивания с вращением при помощи ротора. В результате этого колонну поднимают приблизительно на 10,0 метров и прекращают рассаживание. На следующем этапе обсадную пластиковую трубу достают из скважины по частям.

#2: Натяжение и обрыв трубы

Чтобы вытащить трубу способом натяжения применяют систему талей, при помощи которой поднимают верхний участок трубы до разрыва конструкции. После этого оторванный участок поднимают вверх, а ловильным устройством захватывают следующий участок трубы, и повторяют процесс. Данный способ имеет недостатки, и не целесообразен при вытягивании трубы большого размера, с большой глубины и извлечении труб из скважины с наклоном.

При вытягивании обсадной колонны необходимо действовать очень аккуратно, чтобы не повредить конструкцию из хрупких материалов, например, пластиковые трубы. В противном случае обрывки и осколки труб могут застрять в скважинном пространстве, или упасть на дно, откуда их сложно будет поднять наверх.

#3: Демонтаж

Демонтировать всю систему обсадной колонны можно при соединении усилий по изменению значения крутящего момента и одновременном повышении силы растяжки трубы. Применяют также чередование вращения трубы и её рассаживание.

Для этого понадобятся специальные инструменты и устройства — труболовильное приспособление, перфоратор и ротор, режущие средства и кумулятивные торпеды. Для раскручивания резьбовых соединений применяют специальные инструменты, которые крутят, ослабляя резьбу.

Альтернатива извлечению трубы

Существуют ситуации, при которых невозможно достать обсадную колонну, например при её обрыве на большой глубине. Кроме того, извлечение колонны не всегда считается единственно возможным решением для восстановления нормального функционирования скважины.

При небольших повреждениях – трещинах, коррозии, подходит способ забивания в изношенную обсадную колонну трубы с меньшим диаметром. В некоторых случаях специалисты рекомендуют тщательную промывку и прочистку, после чего отпадает необходимость в извлечении трубы. А иногда, к сожалению, устройство новой скважины оказывается дешевле и проще, чем процесс извлечения повреждённой обсадной колонны.

Способы удаления трубы из скважины

Выбор способа зависит от типа и размеров укрепляющих элементов.

Метод натяжки для извлечения колонны

Достать трубу можно, используя домкрат или талевое оборудование. Возникающая при натяжении сила превышает предел гибкости обсадной колонны, поэтому сооружение может повредиться.

Работы выполняют так:

1. Устье колонны отделяют от грунта, выкапывая глубокую траншею.
2. Элемент сооружения оснащают хомутом. Деталь используют для фиксации тросов, которые слегка натягивают.
3. Хомут смещают вниз, повторяя натяжку. Это помогает медленно извлечь колонну.
4. Верх сооружения выводят наружу до появления обрыва. Часть конструкции извлекают, расположенную в грунте деталь зажимают ловильным приспособлением.
5. Деформированный фрагмент заменяют, конструкцию возвращают в шахту.

Извлечение обсадной трубы методом натяжки.

Способ используется для удаления толстостенных труб большого диаметра.

Извлечение способом промывки

Если конструкция застревает в грунте, ее выводят методом промывки. При этом применяют насос для скважины, подающий воду под большим давлением.

Процесс извлечения включает такие этапы:

1. Установка насоса. Оборудование размещают в верхней части колонны. Давления должно быть достаточно для промывки шахты. После появления песка мощность напора повышают. Трубу расшатывают, прокручивая ротором. Действия выполняются одновременно с промывкой. Это облегчает выведение элементов из скважины.
2. Перемещение насоса. Оборудование постепенно смещают в сторону дна. Подачу воды начинают после достижения промывочным шлангом башмака-муфты. Работы продолжают до устранения песчаной пробки возле трубы. Извлечь длинную деталь бывает сложно, поэтому ее разделяют на фрагменты.

Перед извлечением обсадную конструкцию оснащают держателями из арматуры. Их используют для закрепления тросов, вытягивающих сооружение из шахты.

Применение метода раскручивания

При использовании этого метода конструкцию разбирают и выводят наружу по частям.

Выполняют работы так:

1. Ловильное устройство погружают в скважину. С помощью ротора колонну проворачивают. После нескольких оборотов обсадное сооружение раскачивают. Если элемент не извлекается, действия повторяют.
2. При невозможности ослабления соединения используют инструмент, приводящий колонну в движение. При длительном вращении резьба ослабляется. Верхнюю часть конструкции захватывают и вывинчивают. Трубу извлекают наружу методом натяжки.
3. Действия выполняют до выведения всех частей конструкции. При невозможности разъединения деталей применяют кумулятивные торпеды, формирующие кольцевые надрезы.

Вытащить водоподъемную трубу из ПЭ методом раскручивания не получится.

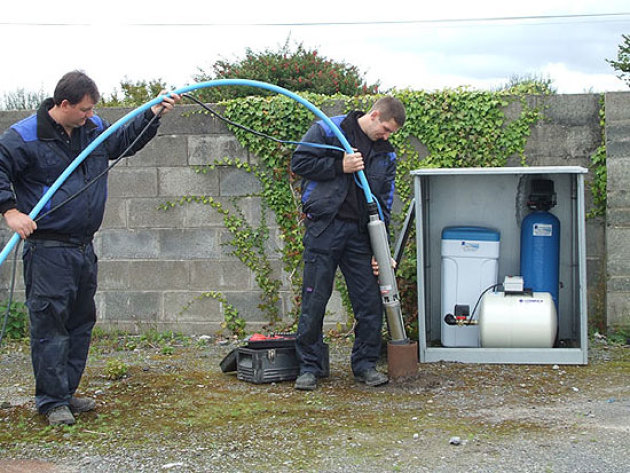

Демонтаж старого насоса

Замена скважинного насоса, а именно, извлечение его из скважины – это довольно сложная процедура, несмотря на кажущуюся простоту процесса. На сложность демонтажа оборудования влияет глубина, на которой оно установлено. Специалистами принято разделять 3 уровня сложности поднятия насосного оборудования.

1. Поднятие аппарата с глубины до 30 м. Это самый простой вариант демонтажа насоса. В таком случае вес агрегата с трубой, подсоединенной к нему, является незначительным. Справиться с извлечением такого оборудования из скважины сможет и 1 человек.
2. Демонтаж агрегата, находящегося на глубине от 30 до 100 м. На таких глубинах работают уже артезианские насосы, например, марки ЭЦВ. Поднять агрегат с такой глубины сложнее, поскольку длина трубы, подсоединенной к нему, больше, чем в первом случае, и соответственно, вся конструкция является более тяжелой. Кроме всего, следует учитывать массу воды, находящейся в напорной трубе. Поэтому извлечь оборудование в одиночку не получится. Придется прибегнуть к помощи нескольких человек. Также для подъема всей конструкции потребуется использовать подъемные приспособления, например, лебедку или манипулятор.
3. Извлечение оборудования из глубины более 100 м. Как правило, к глубинному агрегату подсоединяют оцинкованные или нержавеющие трубы. Иногда вместо металлических труб используют трубы из ПНД, выдерживающие давление в 16 атмосфер. В конечном счете, вес всего оборудования очень велик. Чтобы его извлечь из артезианской скважины, без подъемного крана или лебедки не обойтись.

Сама процедура извлечения достаточно проста теоретически:

отключите оборудование от электросети;
отсоедините напорную трубу от системы водоснабжения дома;
вытаскивайте насос (за трос) медленно и осторожно, отсоединяя участки извлеченной трубы (если она металлическая).
