Мольберт настольный своими руками чертежи с размерами

Плюсы и минусы

Детские разновидности мольбертов могут быть организованы принципиально по-разному, и тогда у каждого вида будут собственные достоинства и недостатки, однако нельзя не признать, что и все мольберты для детей – это настоящее спасение для родителей.

Особенно выделяются следующие преимущества.

Удобство

Профессиональные художники предпочитают мольберт не только потому, что он полезнее для осанки – они утверждают, что условно вертикальное положение холста способствует формированию правильных изобразительных навыков.

Посвящая много времени тому, что хорошо получается, с большей вероятностью приобретет все сопутствующие навыки.

Здоровье – в безопасности

Осанка малыша формируется на протяжении практически всего его детства, так что не стоит ожидать, что маленький позвоночник уже сейчас окажется достаточно устойчивым для противостояния неправильному положению. Естественно, ребенок сможет выпрямиться из любого положения, которое он занял добровольно, однако позвонки все равно постепенно деформируются, и со временем уже нужно будет прилагать усилие для выполнения столь простой задачи.

Место рисования определено

Распространенной проблемой для всех семей с маленькими детьми является то, что малыши стремятся разукрасить буквально все вокруг, не слишком задумываясь над тем, предназначена ли данная площадь для художественных экспериментов.

С одной стороны, это происходит из-за того, что дети в юном возрасте лишены должной степени ответственности, однако частой причиной является и банальное отсутствие собственного рабочего места.

Удобство эксплуатации

При создании специальных мольбертов для детей производители ориентируются на сравнительную простоту и удобство, даже если это идет в ущерб художественной ценности изделия.

Очень часто такие изделия оснащаются специальными подставками и кармашками для художественных принадлежностей, не говоря о дополнительных возможностях для самых маленьких, которые подробнее будут рассмотрены ниже. Кроме того, детские модели обычно отличаются небольшим весом и компактными размерами, что позволяет легко их транспортировать, если же модель довольно габаритна – обычно предусмотрена возможность ее складывания.

Каких-то существенных недостатков у детских мольбертов нет

Можно придраться разве что к тому, что они обычно непригодны для использования в серьезном искусстве, однако в случае, когда ребенок постоянно занимается рисованием и делает серьезные успехи, есть смысл обратить внимание на обыкновенные, «взрослые» мольберты

Кроме того, не стоит спешить с покупкой такого приспособления – психологи считают, что раньше двухлетнего возраста он малышу не пригодится по той причине, что кроха просто не поймет его смысла. Впрочем, многие родители считают, что такую покупку можно совершить и заранее – она ведь не портится.

Как сделать мольберт для рисования своими руками

Вы увлеклись живописью и рисунком, после чего начали задумываться об оборудовании в домашних условиях собственного рабочего места художника. С чего начать? Конечно с мольберта! А почему бы и не попробовать сделать мольберт для рисования самостоятельно, сэкономив при этом деньги?

В данном материале мы расскажем, как быстро и легко сделать мольберт для рисования своими руками.

Материалы для создания мольберта для рисования

сосновая рейка 4,5×2 см, длинной 3 м — 3 шт.
саморезы 34×2,9 мм — 6 шт.
саморезы 16,5×2,7 мм — 4 шт.
гвозди без шляпок 2 см — 4 шт.
мебельные винты с шайбами и гайками «барашек» 72×5,2 мм — 2 шт.
крючок навесной, 13 см — 1 шт.
петля дверная, 2 см — 1 шт.
клей по дереву
наждачная бумага (100–120)
наждачный круг (100–120) — 1 шт.

Инструменты для изготовления мольберта

шлифовальная машинка
электролобзик
ножовка по дереву
пара строительных перчаток
метр и линейка
крестовая отвёртка
строительный карандаш
молоток
дрель со сверлами 6 и 8 мм
электрошуруповёрт

Как сделать мольберт своими руками

Распиливаем бруски по размерам:

1 шт. — 146 см, 1 шт. — 154 см, 2 шт. — 168 см, 1 шт. — 39 см, 1 шт. — 53 см.

Зашкуриваем бруски электрической шлифовальной машинкой, обрабатывает торцы наждачной бумагой. Я использовал сосну. У нее много сучков, поэтому нужно выбирать подходящие рейки. Сосна «слоится» при ручной обработке, поэтому нужно использовать электроинструмент. Основное достоинство данного вида древесины для работы — низкая стоимость материала.

После того, как все бруски ошкурены, мы начинаем собирать каркас нашего мольберта. Чтобы сделать это максимально точно и ровно, используем кафельный пол: прямые углы между кафельными плитками служат ориентиром для выравнивания реек.

Сборку начинаем с центральной рейки — 146 см, её кладём параллельно шву на кафельном полу. Если у вас нет возможности использовать кафельный пол, можете начертить прямую на обычном полу или сделать временную прямую из изоленты. Получится ось нашего будущего мольберта, а сборка будет идти относительно неё.

Собираем две опоры — 168 см каждая, внахлёст располагаем рейки по 39 и 53 см. Для скрепления реек между собой предварительно сверлим отверстия с помощью сверла d=6мм, промазываем стыки столярным клеем, фиксируем рейки относительно друг друга, стыки закрепляем с помощью саморезов.

С помощью петли присоединяем к задней рейке 39 см по центру заднюю опору 154 см. Регулируем её по длине. Для крепления также использую сверло d=6 мм.

Устройство полочки для подрамника: нам потребуется наличник шириной 5 см, длинной 60 см. Всего 3 таких куска. Сверлом d=8 мм делаем два отверстия на расстоянии 15 см от края. С помощью молотка и гвоздей скрепляем две планки между собой под углом 90 градусов, таким образом, чтобы они представляли собой полочку. Задняя планка будет являться держателем этой полочки.

Даём клею просохнуть и на следующий день заканчиваем сборку мольберта: ставим его в горизонтальное положение, устанавливаем полочку для подрамника. Регулируем её по высоте. Закрепляем навесной крючок, фиксирующий заднюю опору. На свой вкус Вы можете подобрать бесцветный лак, морилку или краску. Вот теперь Ваш мольберт полностью готов!

Материал предоставлен площадкой для творчества «СВОИМИ РУКАМИ».

Ящик под художественные принадлежности

Здесь следует отметить главное — чем сложнее конструкция ящика (множество выдвижных деталей), тем хуже по качеству будет этюдник. Лучше ориентироваться на простой вместительный этюдный ящик без выдвижных блоков. Но если вы берете таковой, смотрите, чтобы он выдвигался на той стороне, где крепится холст, иначе придется бегать туда-сюда.

Стоит также обратить внимание на зажим крышки, когда она в открытом состоянии. Смотрите, чтобы она была крепкой, иначе от сильного ветра она может самопроизвольно закрываться

Совет: при покупке этюдника в его комплектацию могут входить некоторые художественные принадлежности

Посмотрите на палитру, желательно, чтобы она была из оргстекла, так как она легче всего чистится мастихином после её нагрева

Совет: при покупке этюдника в его комплектацию могут входить некоторые художественные принадлежности. Посмотрите на палитру, желательно, чтобы она была из оргстекла, так как она легче всего чистится мастихином после её нагрева.

Еще один трансформер

В быту нередко встречается устройство, также обладающее большим потенциалом трансформации – фото/видео штатив. Применительно к теме данной статьи это значит, что на его основе можно сделать мольберт, сочетающий в себе полезные качества треного и лиры. Причем самый штатив не потеряет пригодности к использованию по прямому назначению. Что весьма ценно, т.к. творческая фотография и живопись родственные виды искусства.

Современные штативы для использования как мольберты практически никакой переделки не требуют: их интегрированная поворотно-наклонная штативная головка – отличный верхний захват для живописного полотна. Достаточно прикрепить к ногам винтовыми хомутами штатива опору полотна из отрезка металлического уголка (поз. 1 на рис.), и легкий, удобный, надежный передвижной мольберт готов.

Как сделать мольберт из фото/видео штатива

Со стационарным мольбертом из штатива дело еще проще: нижнюю опору, она же полка, вырезают из фанеры, как показано на поз. 2. Ее упорами снизу будут соединители колен, из которых состоят ноги штатива, а устойчивость полке придаст само полотно, поджатое сверху наклоненной штативной головекой. Как фотоштатив превратить в походный мольберт, более легкий и удобный в переноске, чем этюдник, см. также ролик:

Видео: переносной мольберт своими руками

Функционал штатива-мольберта можно расширить до недостижимого на традиционных мольбертах по способу, показанному на поз. 3. Штатный штативный винт с резьбой 1/4” (машинной, не трубной!) вывинчивается, если потянуть его на себя; он обычный невыпадающий, и потом его можно завернуть обратно. Поскольку головка болта на живописном планшете ни к чему, на штативную площадку крепится опорная, в которой утоплена головка болта, и уже к ней планшет, поз. 4. Теперь его (планшет) можно поднимать-опускать, наклонять и поворачивать как угодно. Хотите писать небо с натуры, лежа на спине – пожалуйста, с мольберта-штатива и это возможно. А если вдвинуть ноги полностью, получим отличный настольный мольберт из штатива, поз. 5.

Мольберт из фото/видео штатива выдержит и техническое живописное полотно (подрамник с загрунтованным холстом) размерами до прим. 1х1,5 м, но для его установки придется сделать приспособление, устройство которого показано на рис:

Приспособление для установки на мольберт из штатива подрамника с холстом для живописи

Опорная площадка выполняется из 6-10 мм фанеры 2-х ярусной, как показано в разрезе на поз. 1. Ее размеры прим. 20х25 см; вынос установочного бортика прим. 2-2,5 см. Соответственно площадке делается 3-х ярусная обойма, плотно надевающаяся на площадку сверху. Обойму крепят с тыльной стороны полотна, как показано на поз. 3, ставят его на площадку – и можно писать небо с натуры.

Хороший штатив все-таки недешев, хотя стоит много меньше мольберта. По случаю можно приобрести совсем недорого старый советский штатив, но при его переделке в мольберт возникнут определенные трудности, т.к. некоторые ответственные детали «совштативов» формовались из хрупкого тонкого силумина. Перво-наперво нужно вывинтить рукоять наклона головки, высверлить ответную резьбу в ее гнезде, бывшую резьбовую часть опилить по длине насколько возможно (показано красной стрелкой на поз. 1 след. рис.) и фиксировать наклон головки гайкой-барашком, навинченной на теперь выступающий хвостовик рукояти наклона (зеленая стрелка). Без этого многие советские штативы не держали и «Зенит-Е» с портретником «Гелиос-40»: или камера «клевала носом», или резьбу на силумине слизывало, или он самый лопался. Не доработанный старый штатив вряд ли удержит в нужном положении и фанерный планшет 40х60 см, а уж полотно точно провернется вниз до упора.

Особенности переделки в мольберт старого советского фотоштатива

Далее, штативная площадка старых штативов несъемная. Поэтому снимаем штатный переходный винт с 3/8” (старая штативная резьба) на 1/4” (зеленая стрелка на поз. 2. Винт на 3/8” тоже невыпадающий и держится вроде бы только накладкой из текстолита (поз. 3) или тонкой стали с радиальным разрезом, но вытащить винт не получается: его головка упирается в неразборную силуминовую опору. Которая, кстати, тоже часто лопалась, и ее приходилось чинить всякими-разными способами, что и видно на поз. 4. Но винт 3/8” все равно не извлекался, разве что опору нужно было бы сломать совсем. Нет, не нужно. Надо бокорезами №4 (или №2 — №3, у кого руки-крюки) аккуратно обкусать фасонную гетинаксовую головку винта 3/8” (красная стрелка на поз. 4), и тогда его латунный сердечник «со скирипом», но вытаскивался. Во конструкция! Чисто советская в худшем смысле. Ну, а после этого поставить на штатив опорную площадку под планшет или полотно уже можно как описано выше.

Мольберт из дерева

Конструкции из дерева являются более надёжными и долговечными. Но для создания деревянного мольберта требуется больше материальных затрат и минимальные навыки по работе с этим материалом.

Какие инструменты и материалы понадобятся

Для рабочего процесса по изготовлению мольберта своими руками необходимо подготовить:

клей для дерева;
дверную петлю размером 20 мм;
наждачную бумагу 100–200;
крестовую отвёртку;
сосновые рейки размером 45*20 мм и длиной 3 метра — 3 шт. ;
наличник шириной 5 см, длиной 60 см — 3 шт. ;
рулетку;
линейку;
крючок навесной размером 130 мм;
гвозди без шляпок длиной 20 мм — 4 шт.;
круг наждачный 100 — 200 — 1 шт. ;
ножовку по дереву;
шуруповёрт;
саморезы 34*2,9 мм — 6 шт.;
саморезы 16,5* 2,7 мм — 4 шт.;
дрель со свёрлами 6 и 8 мм;
шлифовальную машину;
электролобзик;
строительный карандаш;
молоток;
мебельные винты с шайбами и гайками размером 72*5,2 мм — 2 шт.

Для предупреждения травмирования все работы с деревом необходимо осуществлять в строительных перчатках.

Пошаговая инструкция

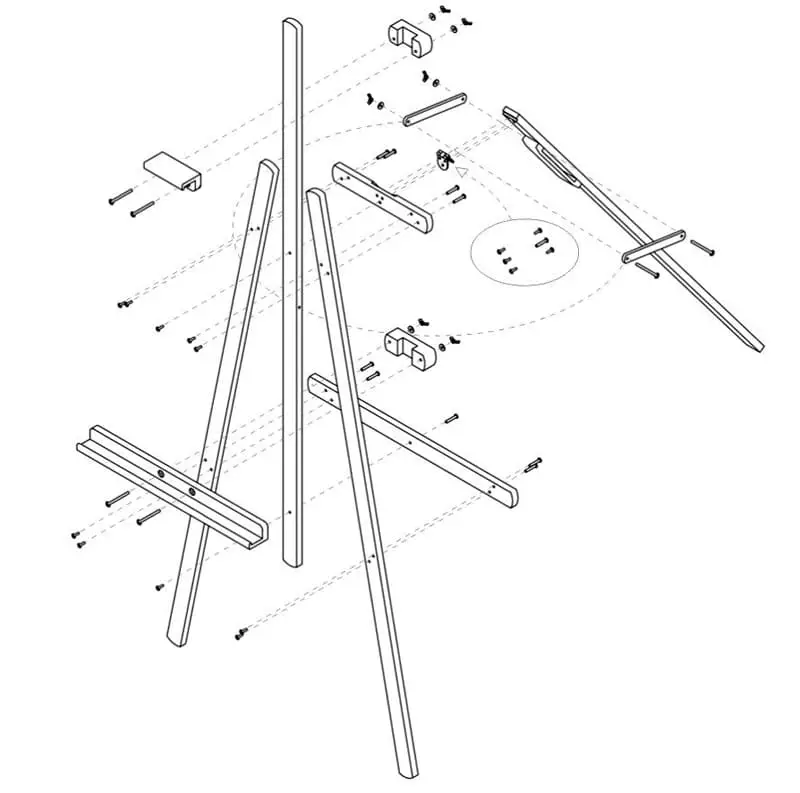

Максимально упростить рабочий процесс помогут грамотный чертёж и подробная инструкция. Примерный чертёж с размерами представлен на рисунке ниже.

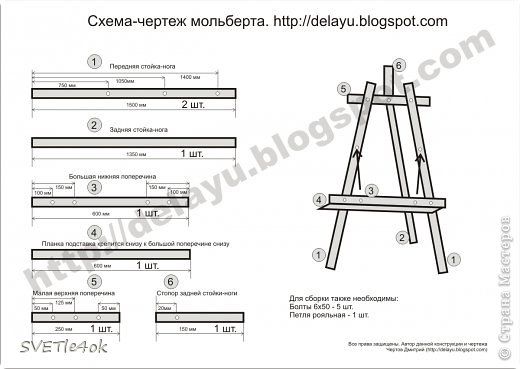

Чертёж будущего мольберта

Процесс изготовления состоит из следующих шагов:

Подготовка брусков. Первым делом распиливают сосновые бруски согласно чертежу. Они будут служить основанием будущего мольберта.

Базовые элементы конструкции

Для работы понадобятся бруски следующих размеров:

168 см — 2 шт.;
154 см — 1 шт.;
146 см — 1 шт.;
53 см — 1 шт.;
39 см — 1 шт.

2. Обработка деревянных деталей.

Для того чтобы все подготовленные заготовки из дерева были идеально гладкими, их детали необходимо тщательно обработать со всех сторон с помощью шлифовальной машины, а торцы отшлифовать наждачной бумагой.

На этом этапе для защиты рук от повреждений рекомендуется использовать строительные перчатки.

Следует помнить, что сосна отличается большим количеством сучков. Именно это свойство является основной причиной для обязательной и качественной обработки. Для предупреждения расслоения древесины специалисты рекомендуют использовать в работе электроинструменты.

3. Сборка каркаса.

При сборке каркаса важно не допускать ошибок

После тщательной обработки всех деревянных заготовок приступают к монтажу каркаса будущего мольберта.

Специалисты рекомендуют проводить этот этап работы в помещении с кафельным полом. Это обусловлено тем, что плитка чаще всего уложена под углом 90 градусов, и такое напольное покрытие станет отличным ориентиром для выравнивания брусков.

Конструкцию начинают собирать с центрального бруска, которым является деталь длиной 146 см. Его кладут на пол параллельно кафельному шву. В случае отсутствия такого покрытия можно сделать временную разметку при помощи скотча или изоленты.

Из брусков по 168 см сооружают две опоры. После этого заготовки по 39 и 53 см накладывают внахлёст. Для скрепления брусков между собой необходимо заранее просверлить отверстия в требуемых местах с помощью сверла диаметром 6 мм. Затем промазать стыкующиеся поверхности клеем для дерева, зафиксировать детали относительно друг друга, а стыки закрепить саморезами.

Затем при помощи дверной петли присоединяют к заднему бруску длиной 39 см по центру опору длиной 154 см. При необходимости следует произвести корректировки размеров. Для соединения заготовок рекомендуется воспользоваться сверлом 6 мм в диаметре.

4. Оформление полочек.

После окончания монтажа каркаса можно приступать к оформлению полочек, которые располагаются на подрамнике. Для этого потребуются три наличника длиной 60 см и шириной 5 см. На каждой детали сверлом диаметром 8 мм делают по два отверстия, отступив 15 см от края заготовки.

После этого два наличника при помощи гвоздей и молотка скрепляют между собой под прямым углом, чтобы получилась полочка. Третий наличник послужит для фиксации полочки сзади.

5. Окончательная сборка мольберта.

Примерно через 24 часа после полного высыхания клея можно приступать к окончательному монтажу мольберта.

Для этого необходимо установить конструкцию горизонтально, зафиксировать готовую полочку для подрамника при помощи мебельных винтов с шайбами и гайками, регулируя её по высоте.

Для удержания задней опорной рейки в нужном положении следует прикрепить навесной крючок.

Навесной крючок на мольберте

Завершающим этапом создания мольберта своими руками является его окрашивание. Для этого можно использовать обычную краску желаемого цвета, морилку или прозрачный лак.

Самодельный мольберт готов

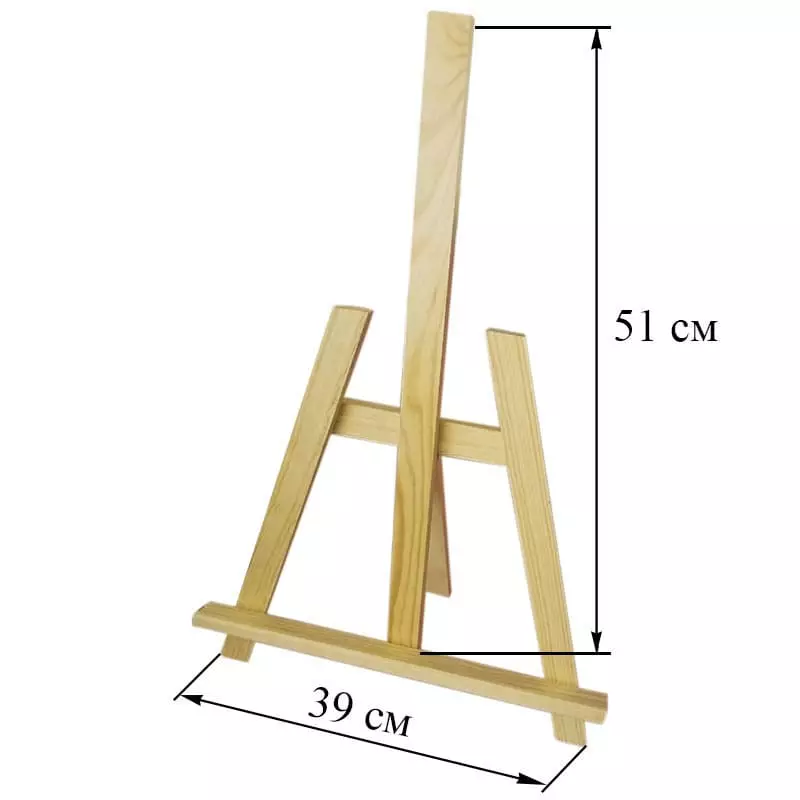

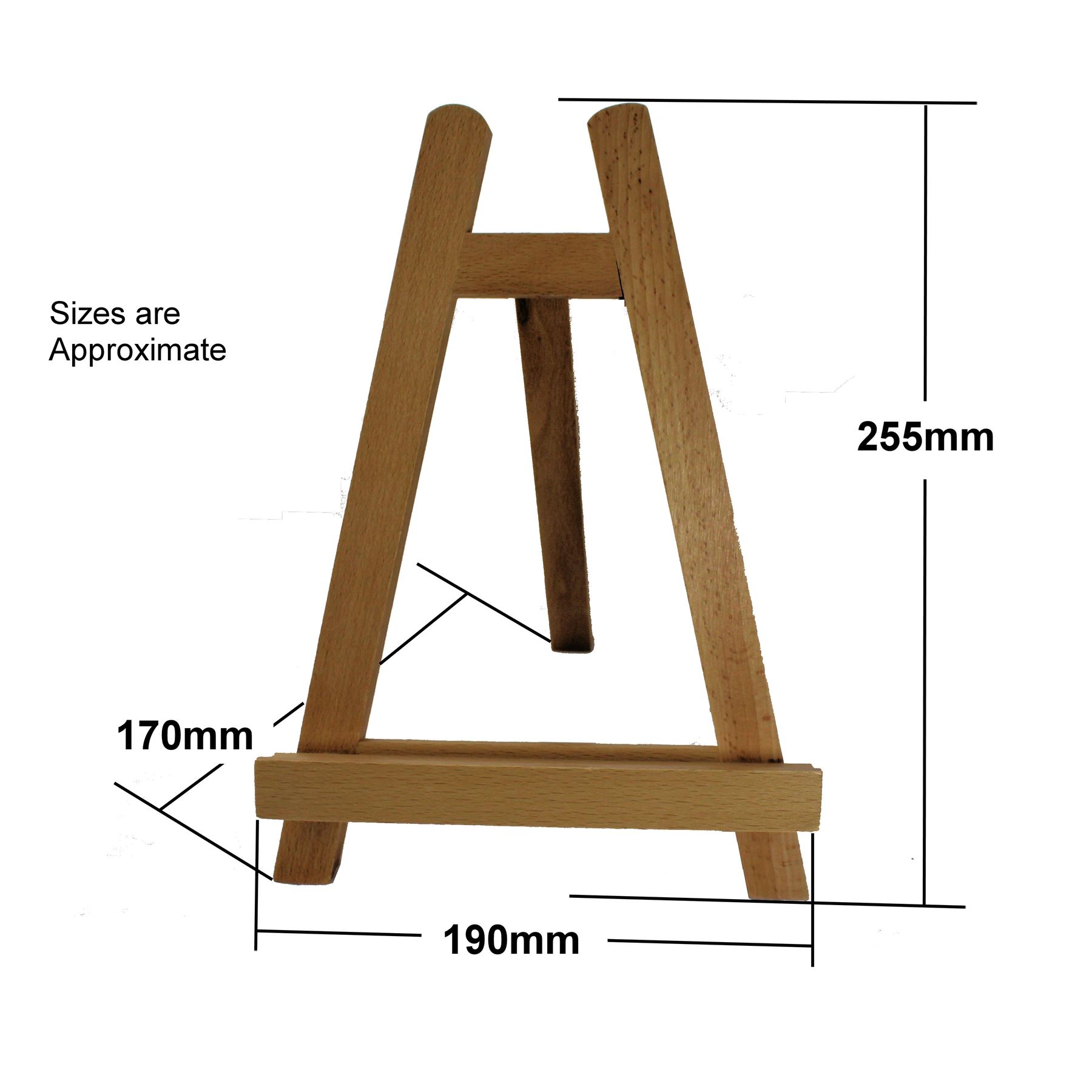

Настольный мольберт

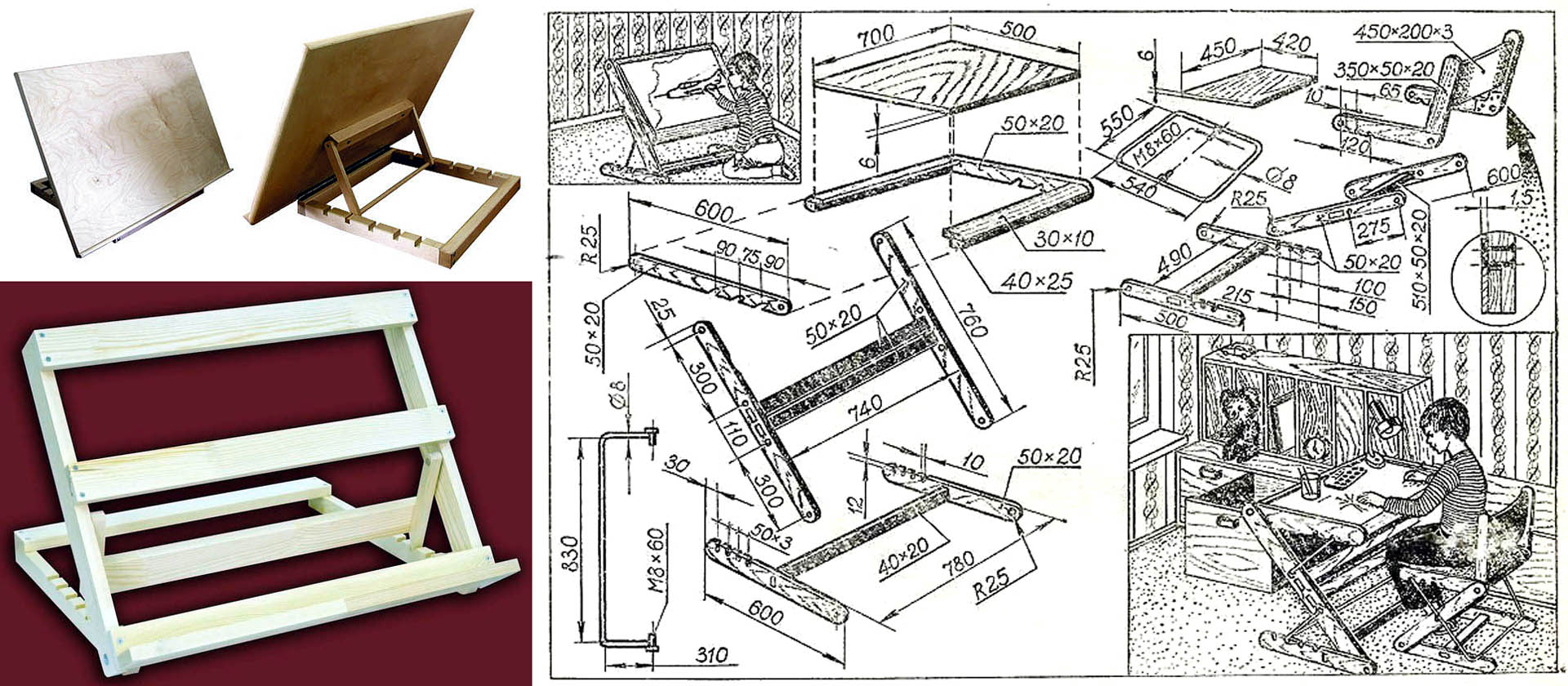

Определившись с моделью и подготовив материалы и инструменты, желательно подготовить эскиз или чертёж изделия. Для этого можно воспользоваться предложенными картинками чертежей.

Пошаговая инструкция изготовления:

Вырезать из листа фанеры прямоугольник по размеру листа бумаги, оптимально формата А3.

Изготовить из брусков сечением 40-50 мм прямоугольное основание с пазами для упора, с помощью которого изменяется наклон листа фанеры. Размер готовой рамки при складывании мольберта будет примерно соответствовать листу фанеры или быть чуть меньше его. Ширина пазов соответствует ширине брусков, из которых выполнен упор.

Упор — рамка из брусков сечением чуть меньше ширины запилов на основании мольберта. Верхнюю часть упора лучше изготовить из скругленного бруска или металлической шпильки, чтобы обеспечить подвижность конструкции.

На задней части фанеры закрепить отрезок бруса с выполненным в нем внутренним пазом для верхней части упора. Вставить брусок или шпильку в паз, соединить с оставшимися 3-мя брусками.

Соединить лист фанеры с готовым упором и основание с запилами при помощи рояльной петли. Такое крепление позволит изменять угол наклона и складывать мольберт для хранения. По желанию прикрутить внизу листа фанеры полочку для красок и кистей.

К нижней части основы можно приклеить куски кожи или войлока, чтобы защитить стол от царапин.

Аналогичным образом можно изготовить похожий мольберт, в котором вместо листа фанеры (при её отсутствии) используется рамка из брусков.

Рамка из бумаги

Бумагу легче всего достать и с ней легче всего работать. Но изготавливая тематическую рамку, надо понимать, что не каждый «папирус» подойдет под определенный сюжет или фото. К примеру, детские рисунки и семейные фото лучше наряжать в раму из цветной бумаги.

По форме и способу изготовления бумажные рамы бывают:

Объемными;
Плетеными.

Первые рамки создаются по типу подарочных коробок:

На цветной бумаге чертится крест с большим квадратом или прямоугольником в центре;
Каждый из 4-х выступающих наружу полос креста надо отмерить и разделить карандашом на несколько отрезков, которые в дальнейшем придется прогнуть;
Вырезать нужный силуэт и приступить к формированию рамки;
После отвода выступов вглубь самих себя зафиксировать их посредством бумажного клея.

Следующий вопрос – как сделать рамку из бумаги для картины плетеным способом. Для этого необходимо:

Скрутить из бумаги несколько десятков одинаковых трубочек;
Вырезать из картона прямоугольник с вырезом внутри (площадь выреза должна быть на 1,5-2,0 см меньше площади картины или рамки);
Нанести на профиль бумажный клей;
Обмотать картонный профиль трубочками или создать поверх профиля плетение;
Прижать трубочки к картону с помощью прищепок.

Источник

Как сделать мольберт своими руками: предварительный этап

Перед началом работы следует определиться с четырьмя значимыми критериями, от которых будет зависеть выбор типа будущего приспособления:

Размер полотна, с которым планируется работать.
Способ написания и тип рабочего материала.
Возраст и уровень подготовки художника.
Планируемое место работы.

Размер полотна. Для полотен формата А3, А4, с которых начинают все обучающиеся живописи, подойдёт настольный, переносной или этюдник. Для картин размером до 1-1,5 м устройство Лира, более 1,5 м – станковый. Для написания картин разного размера целесообразно использовать Лиру. Способ написания диктует определённую конструкцию крепления материала. Бумажные листы крепятся к доске-планшету, который предусмотрен только в ученической модели Хлопушка. Для остальных типов устройств необходимо делать планшет дополнительно.

Возраст и уровень подготовки. Если мольберт своими руками делается для ребёнка, то лучшим вариантом будет Хлопушка или настольный вариант. Для начинающих взрослых и подростков подойдёт Лира, для профессиональных художников – стационарный станковый или походный переносной.

Планируемое место для работы. Делать зарисовки на улице удобнее с помощью этюдников, планшетов или переносных моделей. Дома или для работы в студии можно выбрать любой, в том числе этюдник.

Любой мольберт, сделанный своими руками, должен учитывать индивидуальные предпочтения начинающего художника. В зависимости от выбранного типа устройства оно будет иметь определённый набор возможных функций и приспособлений:

Изменение высоты в зависимости от роста человека, размера полотна, выбранного положения работы (сидя, стоя).
Угол наклона полотна может меняться от вертикального до отрицательного, необходимого для работы маслом.
Специальные полки для расходных материалов (кистей, красок, лаков, карандашей) могут быть стационарными или съёмными
Приспособление для дополнительного освещения над картиной.
Возможность использования противовесов для тяжёлых по весу картин.
Специальная конструкция для удобства переноски.

На предварительном этапе следует определиться с конструкцией модели и материалами, из которой она будет изготавливаться. Для мольбертов своими руками подойдёт обычная сосновая рейка, которую легко найти в строительных магазинах, в отличие от ценных пород древесины. Сосна более мягкий вид древесины с множеством сучков, поэтому требует тщательной обработки на подготовительном этапе. Самую простую детскую настольную доску для рисования, как мольберт для занятий творчеством, можно сделать из подручных материалов. Она вполне подойдёт для ежедневного рисования маленькому ребёнку.

Критерии

На что ориентироваться при выборе той или иной модели, если производителей несколько? Как раз фирма-производитель не самое главное. Товар можно с уверенностью назвать хорошим, если:

Корпус деревянного изделия не имеет никаких (даже еле заметных) дефектов.
Этюдник имеет небольшой вес. Самые легкие модели производятся из липы, они оптимальны, если начинающий художник еще слишком мал.
Конструкция не слишком сложная. В противном случае есть вероятность, что какой-то элемент быстро придет в негодность, ведь этюдник часто и активно используют на природе.
В изделии предусмотрена его фиксация в открытом состоянии. Такая конструкция обеспечит сохранность рисунков при неожиданном порыве ветра.
В комплект входит палитра, выполненная из оргстекла, такая «пластинка» очень легко очищается.
К этюднику прилагаются ножки. Лучший вариант — металлические элементы, а именно — алюминиевые, заостренные на концах. Деревянные опоры могут верой и правдой служить в помещении, но не на пленэре, ведь этот походный мольберт и был придуман для рисования на открытом воздухе.

Так как этюдник своими руками собрать не очень сложно, то работа мастера не должна испугать. Если такой вариант не слишком впечатляет, лучше купить готовое, почти идеальное изделие, избежав при этом возможных поломок самодельной конструкции в тот момент, когда внезапно нахлынет вдохновение.

Также вы можете сравнить цены на этюдники:

Другой отличный способ — усовершенствование когда-то купленной модели. Как можно доработать конструкцию, можно посмотреть в этом видео:

Как сделать своими руками мольберт «Лира» для художников

Изготовленный изящно мольберт «Лира», действительно, напоминает лиру. Мы же сделаем своими руками более простую модель из обычных брусков.

Чтобы сделать напольный мольберт нам потребуются:

4 реечки 20х45х2500 мм;
одна реечка размерами 20х30х1000 мм;
саморезы по дереву;
две петли высотой 30 мм;
4 анкера М6 плюс болты М6х80 мм с гайками-«барашками» или 4 длинных винта М6 с «барашками» для фиксации подрамников;
болт М6х100 мм с «барашком» для фиксации заднего упора;
клей по дереву;
инструмент, представленный на фото.

Работа несложная, действуем по следующей схеме:

Передняя плоскость мольберта собирается из трех реек длиной 1200 мм и двух реечек по 280 и 500 мм. Выкладываем их так, чтобы общая высота конструкции составляла 1800 мм.

Опорная часть мольберта состоит из реечек размерами 20х45х1150 мм и 20х30х500 мм. Эти детали будут установлены позже.
Перед сборкой конструкции все детали необходимо тщательно обработать наждачной шкуркой

Особое внимание следует уделить углам.
Чтобы изделие не расшатывалось, места стыков смазываем клеем по дереву, подойдет ПВА. Теперь собираем переднюю плоскость мольберта из пяти деталей с помощью саморезов.
Выступивший клей нужно удалить влажной тканью

Теперь собираем переднюю плоскость мольберта из пяти деталей с помощью саморезов.
Выступивший клей нужно удалить влажной тканью.

Так выглядит готовая сборочная единица.
Обе рейки опорной конструкции крепим на петлях к верхней и нижней поперечине передней плоскости. Петли прикручиваем саморезами.
Между собой опоры скрепляются болтом с «барашком» через отверстия в рейках

В окончании малой рейки сверлим одно отверстие, а в длинной — делаем несколько. Это позволит устанавливать мольберт с нужным уклоном.

Теперь готовим детали для фиксации подрамников. Для двух узлов нам потребуются 4 детали 20х45х150 мм, одна заготовка 20х30х150 мм, одна деталь 20х45х300 мм, одна заготовка 20х45х500 мм и 4 детали 20х30х45 мм. (Реечку размерами 20х30х500 мм мы уже использовали в качестве упора.)
Из перечисленных элементов нужно собрать две представленные на фото сборочные единицы.
К основной рейке крепим с помощью саморезов задний (низкий и широкий) ограничитель.

Затем закрепляем передний (высокий и короткий) ограничитель.
Спереди сажаем на клей две самые маленькие детали так, чтобы между ними оставалось чуть больше 45 мм.
После застывания клея получилась такая сборочная единица.
Теперь накладываем на выступы реечку 20х45х150 мм и сверлим отверстия для крепежа.

Используем пустотелые анкеры с резьбой М6 внутри.
Забиваем анкеры в отверстия на выступающих рейках. На болты наворачиваем «барашки» и вставляем болты в отверстия на реечке.
Устанавливаем нижний держатель подрамника на мольберт, закручиваем болты в анкера и зажимаем реечку «барашками».

Крепеж можно ослабить, установить упор на нужную высоту и вновь зафиксировать. По той же схеме собирается и монтируется верхний держатель подрамника.
Конструкцию «лиры» можно упростить, если воспользоваться длинными винтами с «барашками» и стандартным крючком.
В этом случае не потребуется устанавливать анкера, а детали упоров для подрамника стягиваются между собой через отверстия с помощью винтов и гаек.

Конструкция становится проще, легче, однако фиксация упоров для подрамников чуть менее удобна в использовании.
Вместо опорной рейки с петлей и болтом для фиксации мольберта в нужном положении можно установить крючок. Это более простое, но менее надежное решение.
Чтобы расширить возможный диапазон картин по размерам, можно изготовить еще один нижний упор для подрамника.

Оборудование гармонично впишется в интерьер помещения, если его обработать морилкой и лаком. В качестве оригинального и надежного ограничителя послужит цепочка.
