Принцип работы сцепления

Сцепление: зачем нужно и как работает?

Разбираясь в предназначении педали сцепления изначально нужно понять принцип работы этого важнейшего узла. Поскольку одним из основополагающих элементов ходовой части автомобиля считается агрегат, то благодаря ему становится возможным разъединение коленчатого вала с коробкой передач. Именно возможность выполнения этого действия на небольшом промежутке времени позволяет переключать автомобилистам передачи в ходе передвижения. У большинства современных моделей авто сцепление однодисковое фрикционное. То есть такое устройство сцепления предполагает наличие основного элемента и привода. Узел сцепления, для более четкого его понимания, состоит из следующих элементов:

• Ведомый диск;
• Нажимной диск;
• Выжимной подшипник;
• Педаль.

Диск нажимного типа в быту достаточно часто называется корзинкой. Такая деталь напрямую соединяется с маховиком. Ведомый диск призван помочь сократить вероятность возгорания механизма, а выжимной подшипник – делает возможным функционирование вилки привода. Ну и собственно сама педаль сцепления в устройстве предназначена для того, чтобы автомобилист смог управлять сцеплением. На автомобилях с коробкой типа «автомат» такая педаль не предусмотрена.

Виды сцеплений

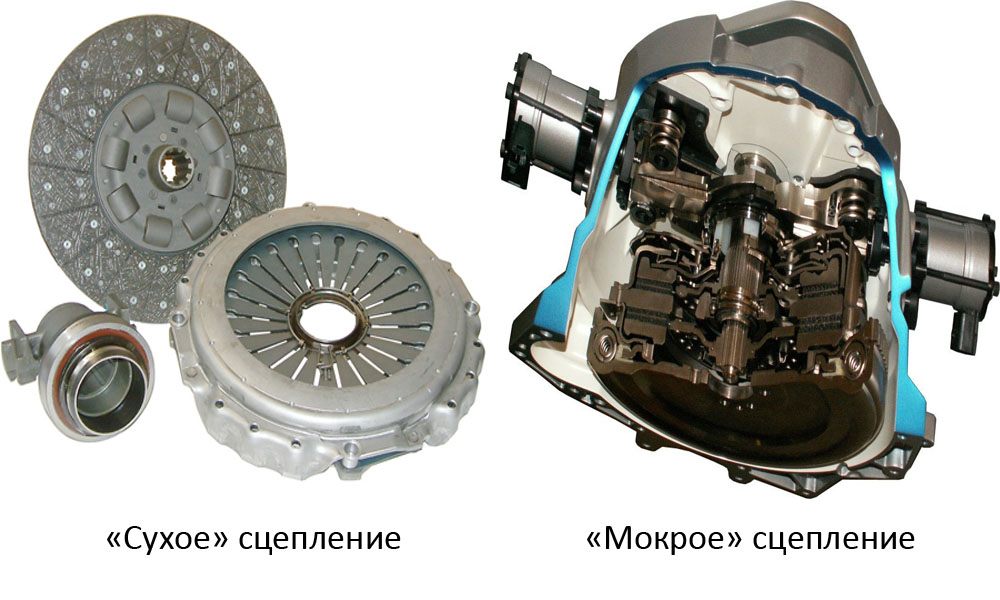

Сухое и мокрое сцепление

В настоящее время наиболее распространены следующие виды сцеплений:

• сухое однодисковое;
• мокрое;
• сухое двухдисковое;
• двухмассового маховика.

Разберем каждую разновидность более детально.

Сухое сцепление

Наиболее распространенная разновидность механизма. Сохранилась практически неизменной с конца XIX века, когда была изобретена Карлом Бенцем. Общее устройство и схема работы этого типа сцепления описаны выше.

Свое название конструкция получила в силу того, что в основе ее действия лежит действие сухого трения, препятствующего скольжению. Именно оно обеспечивает передачу вращения.

В силу относительно простоты конструкции изготовление сухого сцепления обходится недорого. Благодаря этому оно получило широкое распространение и встречается чаще всего.

Имеет ряд недостатков. Основных – 2. Во-первых, из-за постоянного трения диски довольно быстро изнашиваются. Во-вторых, во время работы они могут нагреваться и расширяться за счет повышения температуры. Это может неблагоприятно отразиться на функционировании механизма.

Мокрое сцепление

Мокрым называют сцепление, диски которого работают в специальной масляной ванне. Ее наличие обеспечивается включением в конструкцию картера, в который заключены все остальные конструктивные элементы механизма.

Благодаря использованию масла удалось решить основную проблему сухих механизмов – быстрый износ. Некоторые модели заходя еще дальше и обеспечивают циркуляцию жидкости и ее охлаждение. Благодаря этому удалось существенно уменьшить перегрев дисков и тем самым стабилизировать их работу.

Еще одно достоинство этого варианта заключается в том, что он способен лучше передавать крутящий момент.

В силу более сложного устройства мокрое сцепление стоит дороже. Кроме того, его сложно обслуживать, часто возникают неисправности, связанные с утечкой масла.

Чаще всего эту разновидность механизма применяют на современных транспортных средствах, которые оснащены роботизированным узлом. Его особенность в том, что вращение передается с разных дисков, а при смене скорости его передача не прекращается полностью. Это предотвращает потерю мощности. Все действия механизма управляются ЭБУ, а составные части узла приводятся в движение с использованием гидравлики. Этот вариант стоит еще дороже, однако обеспечивает наиболее эффективную работу и плавное торможение, переключение передач.

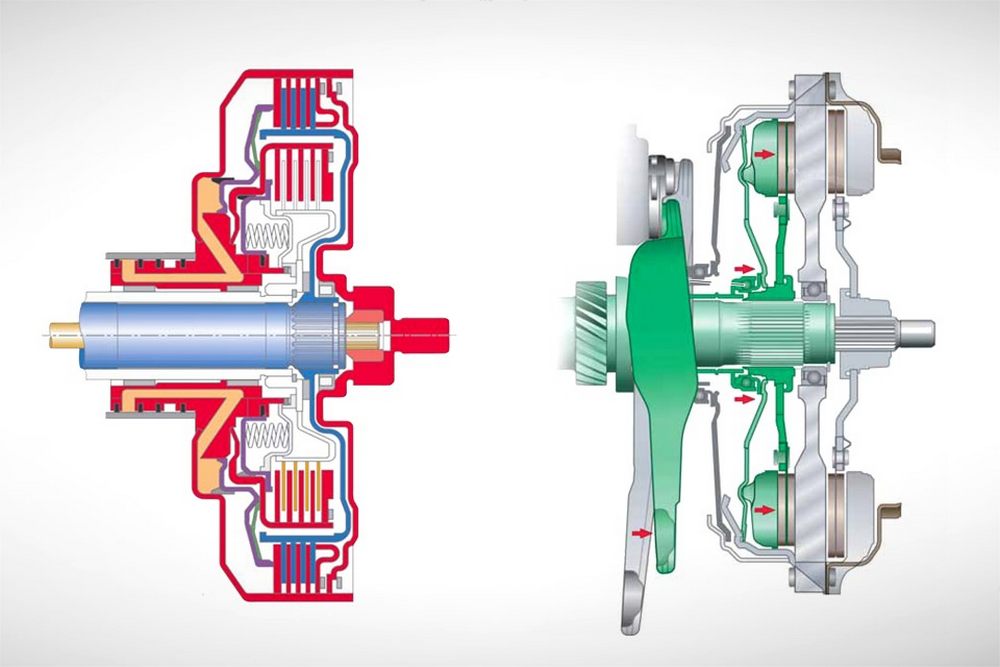

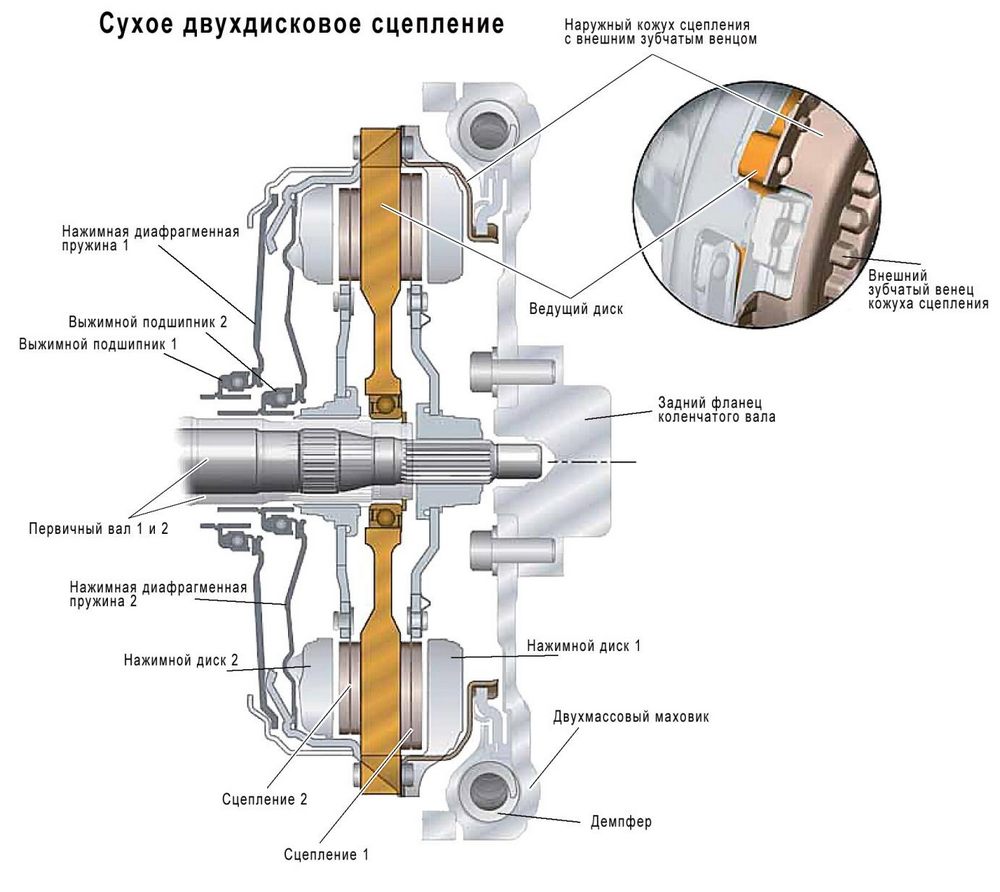

Сухое двухдисковое сцепление

Эта разновидность конструкции предполагает наличие сразу 2 ведомых дисков, между которыми находится специальная проставка. Благодаря тому, что при таком подходе увеличивается общая поверхность, на которой происходит трение, удается передать больший крутящий момент. Кроме того, подобная разновидность узла отличается более высокой прочностью и более продолжительным сроком эксплуатации.

По сути, сухое двухдисковое сцепление представляет собой компромиссный вариант между мокрым и однодисковым. Оно дешевле первого, но работает гораздо эффективнее последнего. Этот вариант конструкции чаще всего используется на грузовиках, а также легковых транспортных средствах с мощным мотором (например, внедорожниках).

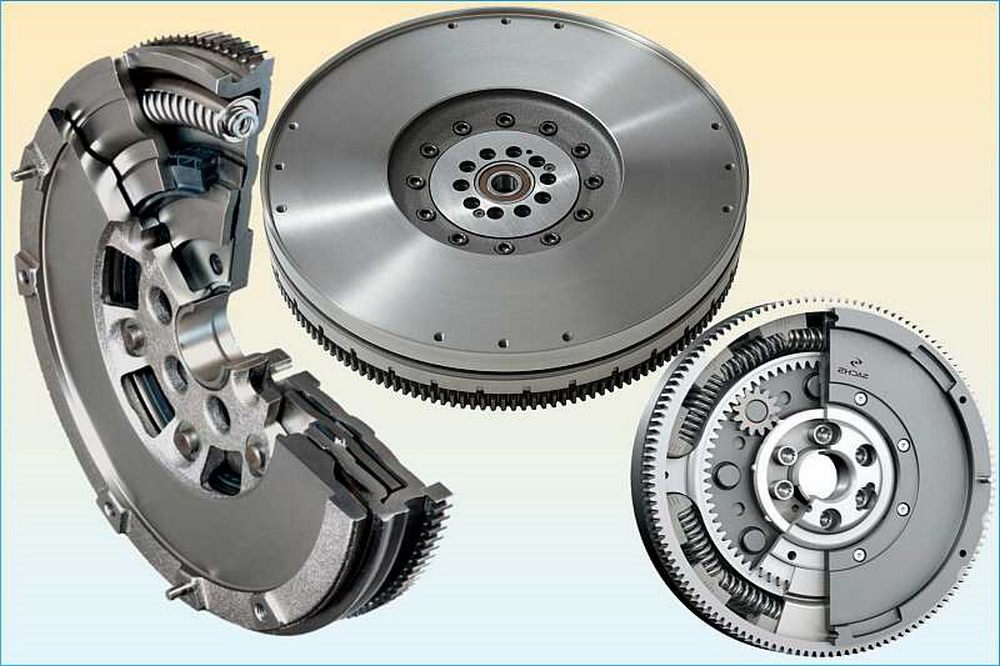

Сцепление двухмассового маховика

Система подобного сцепления отличается от традиционного. Деталь состоит из 2 элементов, которые связаны системой пружин. Именно они поглощают рывки, вибрацию и другие нарушения вращения. В подобных конструкциях роль сцепления выполняет внутренний вал. Нажимной вал присоединяют к коленвалу, а ведомый – к механической КПП.

Ресурс работы этой разновидности узла несколько меньше, чем у более простых вариантов. Он составляет до 100 000 километров. Конечно, такой срок службы возможен только при условии эксплуатации транспортного средства в благоприятных условиях. Иными словами, чтобы механизм проработал максимально долго, надо ездить только по ровной дороге и не перегружать его.

Виды механизмов сцепления

Механизмы сцепления можно классифицировать:

• по способу управления – сцепление с механическим, гидравлическим, электрическим или комбинированным приводом (например, гидромеханическим);
• по виду трения – сухое (когда фрикционные накладки работают в воздушной среде) или мокрое (сцепление, работающее в масляной ванне);
• по режиму включения – постоянно замкнутые и непостоянно замкнутые;
• по числу ведомых дисков – одно-, двух-, или многодисковые;
• по типу и расположению нажимных пружин – с расположением нескольких цилиндрических пружин по периферии нажимного диска и с центральной диафрагменной пружиной;
• по числу потоков передач крутящего момента – одно-, или двухпоточные.

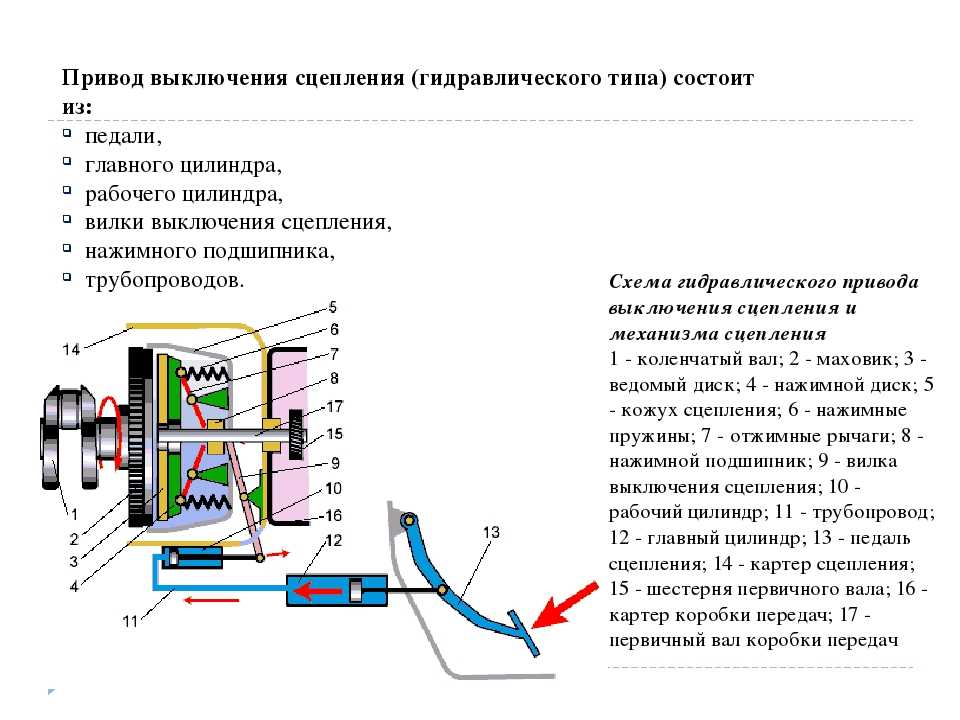

Механический вариант является наиболее простым по конструкции и принципу действия. В случае его использования, водитель или механизатор, нажимая на педаль, посредством тяг и тросов передаёт усилие непосредственно на вилку сцепления. В гидравлическом варианте сцепления задействуется также поршень с гидравлической жидкостью. Как правило, данный вариант применяется на большегрузном автотранспорте, чтобы облегчить работу водителя. При использовании гидравлического привода сцепления величина полного хода педали остаётся постоянной (это обеспечивается наличием у педали сцепления возвратной пружины). Однако величина её рабочего хода меняется, компенсируя уменьшение толщины ведомого диска в результате износа: чем меньше становится толщина диска, тем, при том же полном ходе педали сцепления, бо́льшим оказывается её рабочий ход, и тем «выше» (ближе к концу обратного хода педали при её отпускании) срабатывает сцепление.

У педали сцепления с механическим тросовым приводом полный ход прибавляется по мере износа ведомого диска (педаль сцепления приподнимается вверх относительно уровня пола), вместе с этим увеличивается и её рабочий ход. Свободный ход педали устанавливается регулировкой длины троса. Он составляет в нормальном положении порядка 30…40 мм.

По своей конструкции, сцепление бывает электромагнитного, фрикционного или гидравлического типа. Фрикционный вариант сцепления обеспечивает передачу вращающего момента при помощи силы трения. Сцепление электромагнитного вида контролируется посредством магнитного поля. В гидравлическом варианте сцепления связь обеспечивается под воздействием потока гидравлической жидкости.

Сцепление является электромагнитным, если сжатие ведущих и ведомых элементов механизма производится посредством электромагнитных сил. Электромагнитное сцепление постоянно находится в разомкнутом состоянии. Этот редкий вид сцепления устанавливался на некоторых модификациях машин с ручным управлением. Между ведущим и ведомым дисками находился ферромагнитный порошок, не мешающий раздельному вращению валов. Но после подачи электрического тока в обмотку электромагнита порошок «затвердевал» и передавал крутящий момент.

Для высоких нагрузок, таких как грузовые и спортивные автомобили, применяется также керамическое сцепление с высоким коэффициентом трения, однако оно «схватывает» резко, поэтому непригодно для использования в стандартных автомобилях.

Наиболее распространённый тип – фрикционный. В зависимости от количества используемых дисков, оно может быть однодисковым, двухдисковым или многодисковым.

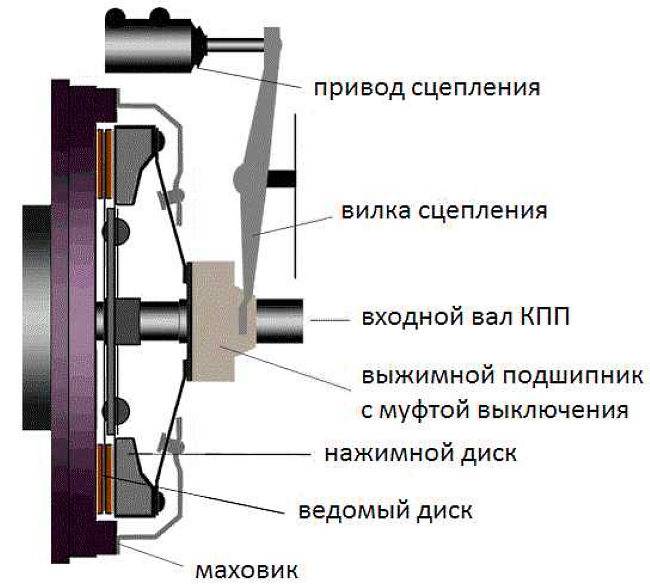

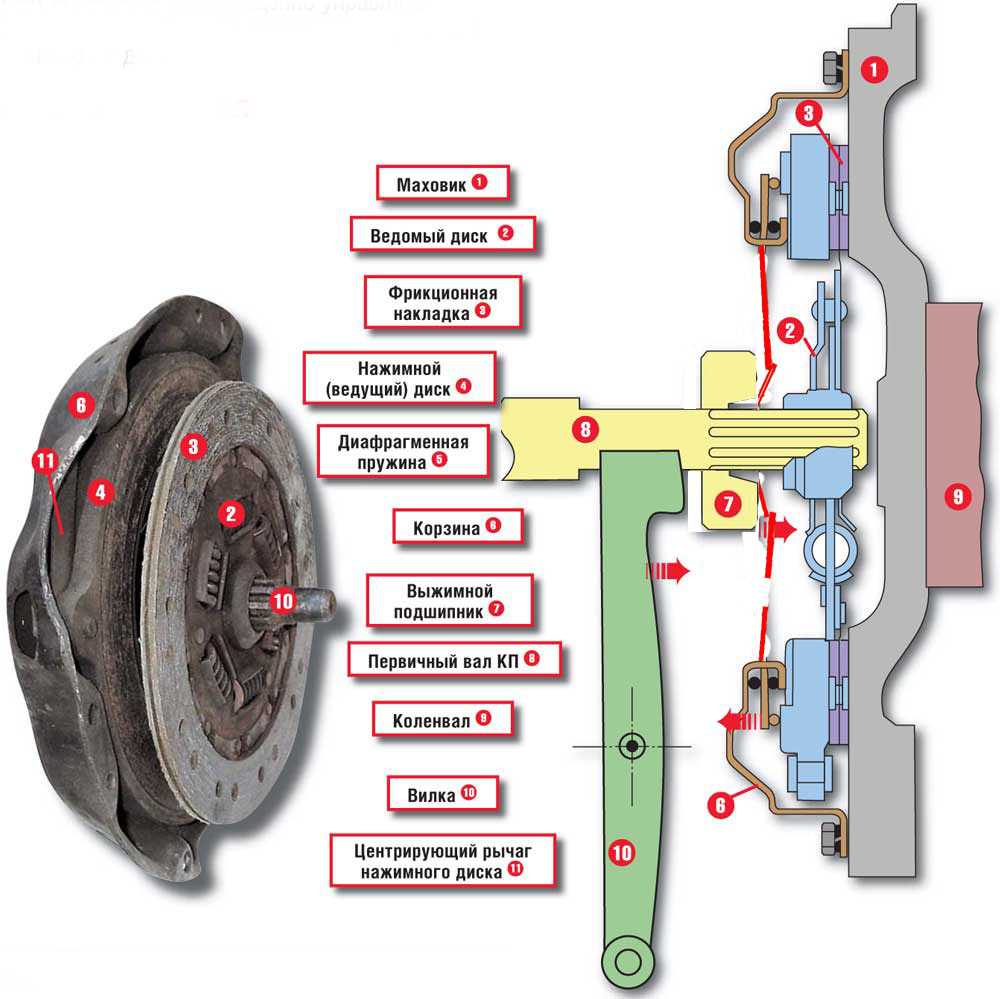

Устройство сцепления автомобиля

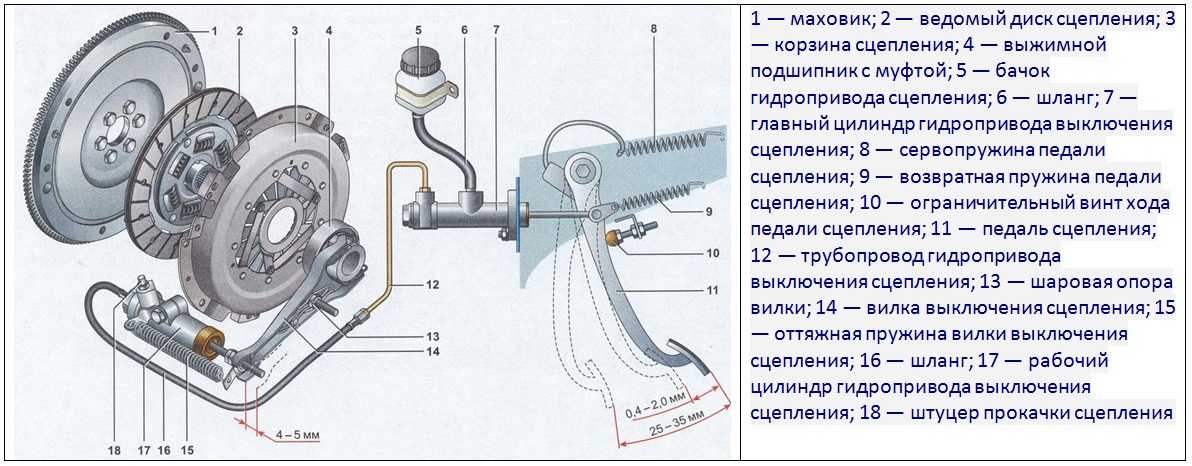

Работу сцепления автомобиля обеспечивают такие детали:

• маховик;
• вилка;
• нажимной диск;
• пружина (бывает нажимного и вытяжного типа);
• выжимной подшипник и нажимная муфта;
• ведомый диск;
• элементы привода.

Маховик отвечает за передачу вращающего момента на коробку передач. Его монтируют на коленчатый вал движка. Нажимной диск, или как его ещё называют «корзина», — жёстко зафиксированный на маховике элемент, к которому прикреплены пружины ведомого диска.

Нажимной и ведомый диски в соединении с маховиком отвечают за плавное распространение вращающего момента от двигателя на МКПП. Детали тесно соприкасаются между собой или отходят друг от друга в зависимости от нажатия педали в салоне авто.

Нажимная муфта выполняет главную функцию: плавно разъединяет при торможении и соединяет на запуске мотор и коробку передач. При этом она компенсирует нагрузки и минимизирует вибрационное воздействие от движка, тем самым частично разгружая элементы мотора, трансмиссии автомобиля и блока сцепления.

Выжимной подшипник защищает муфту от изнашивания. При нажатии на педаль вилка разъединяет нажимной и ведомый диски. Остальные составляющие привода сцепления — тросы, гидроцилиндры, трубки и сама педаль.

Эксплуатация сцепления

При эксплуатации автомобиля необходимо периодически проверять уровень в бачке, питающем жидкостью гидравлический привод сцепления. Если уровень окажется меньше нормы, то его обязательно следует восстановить, долив тормозной жидкости. В противном случае, когда ее уровень понизится до нуля, усилие вашей ноги на педали сцепления будет передаваться в никуда.

Пониженный уровень жидкости или неправильная регулировка сцепления может привести к тому, что передачи на вашем автомобиле будут включаться с огромным усилием или вообще включаться не будут. И если, при полностью нажатой педали сцепления, вам все-таки удастся «впихнуть» первую передачу, то автомобиль самопроизвольно начнет медленное движение, хотя в данный момент двигатель еще должен быть отделен от ведущих колес.

Как это может случиться и почему машина едет?

Описанная неприятность называется – сцепление ведет. Суть происходящего в следующем. В то время, когда ведомый диск сцепления не должен иметь контакта с маховиком, он все-таки за него немного цепляется, и поэтому часть крутящего момента передается на вал коробки передач и далее на ведущие колеса.

Со сцеплением может случиться неприятность и другого рода. Так как каждый раз, отпуская педаль сцепления, мы заставляем обе поверхности ведомого диска сильно тереться о железный маховик и не менее железный нажимной диск, то естественно боковые поверхности ведомого диска со временем изнашиваются.

Это нормальный процесс, предусмотренный конструкцией автомобиля, и ведомый диск является расходным материалом. Однако наступает момент, когда и первая передача включена, и педаль сцепления наверху, и «газуете» вы так, что у проезжающих мимо водителей «сердце кровью обливается». Но износ накладок ведомого диска уже настолько велик, что теперь он не зажимается между маховиком и нажимным диском с должным усилием, и, прокручиваясь, не передает крутящий момент от двигателя к трансмиссии. Описанное явление называется – сцепление пробуксовывает.

Конечно, здесь описан пример совсем уж глухого и слепого водителя, потому что машина намного раньше «предупреждала» его о том, что такой случай может произойти в ближайшее время. Еще раньше, на подходе к максимальному износу, ведомый диск начал пробуксовывать, сначала на четвертой передаче, затем на третьей и так далее.

Начало критического износа легко определить, двигаясь на четвертой передаче со скоростью 40 – 45 км/ч. Если при активном нажатии на педаль газа обороты двигателя начинают увеличиваться, а машина продолжает движение с постоянной скоростью, то в подтверждение своей догадки вы еще и унюхаете специфический запах «подгорающих» накладок диска. Значит, пора покупать новый диск.

«Шелест» в районе сцепления и его пропадание при полностью нажатой педали сцепления означает, что вы должны готовится к замене выжимного подшипника. Резкие старты и ускорения машины, постоянное держание ноги на педали сцепления при движении ведут к ускоренному износу не только сцепления, но и других агрегатов автомобиля.

Укорачивает срок службы сцепления и еще одна плохая привычка. Это когда водитель долго удерживает педаль сцепления в нажатом состоянии, например, на все время остановки перед красным сигналом светофора.

Как трогаться на механике

День третий и вы уже умеете тормозить, в случае, если что-то пошло не так. Прекрасно. Перейдем к изучению вопроса, как трогаться на механике
. Для этого нам необходимо научиться работать педалью газа. Упражнение достаточно простое. Садитесь за руль и ставите правую ногу на педаль газа. Теперь плавно нажимаете на газ и стараетесь понять отношение силы нажатия на педаль газа и числа оборотов двигателя. Естественно машина стоит на ручнике, передача выключена, и левая нога просто отдыхает. Немного побаловались педалью газа, а теперь переходим к боевым упражнениям. Загадываете число оборотов от 1000 до 2500 и стараетесь поймать и удержать это значение оборотов. Если машина не оборудована датчиком числа оборотов (тахометром) придется ориентироваться по звуку: «Немного громко, средняя громкость, ой как сильно громко». Наша задача повысить число оборотов, чтобы повысить силу двигателя (крутящий момент). Лучше конечно учиться на машине с тахометром. Загадали 2200 оборотов, и пытаемся поймать это значение на приборе. Как только поймали, педаль газа отпускаем, и пытаемся поймать это значение сходу. Как только у вас начало получаться, учимся трогаться.

Вот здесь вам точно понадобится второй человек, желательно опытный водитель, который подстрахует вас хотя бы ручным тормозом.

Снимаем машину с ручника, выжимаем сцепление, включаем первую передачу и заставляем двигатель работать на 2200 оборотов. Потом сами подберете оптимальное число оборотов, да и замечать не будете, как вы трогаетесь. Плавно отпускаем педаль сцепления до того самого момента, после чего начинаем контролировать чистоту работы двигателя. Если двигателю тяжело и машина начала трястись, немного вдавите педаль сцепления и дайте машине набрать скорость. По мере набора скорости отпускайте педаль сцепления до конца плавным движением. Параллельно дожимайте педаль газа. Как только педаль сцепления полностью отпущена, выжимайте сцепление и тормозите. После полной остановки, удерживая правую ногу на тормозе, включаете нейтральную передачу, после чего включайте заднюю передачу, и повторяйте процесс трогания точь-в-точь. Только учтите, что зачастую задняя передача сильнее первой, поэтому газа добавлять надо немного поменьше.

Если рассматривать это упражнение в ускоренном режиме, то должно получиться что-то вроде «Тронулись — Остановились — Тронулись — Остановились». Задача трогаться как можно быстрее (по времени, а не по скорости) и при этом плавно. Моей жене понадобилось всего 40 минут, чтобы научиться владеть педалью сцепления, тормозить и трогаться. Конечно, на первый раз мы не можем рассчитывать на профессиональное трогание и торможение, однако это дает нам возможность оттачивать уже приобретенный навык. После того, как у вас стало получаться трогаться и тормозить, выйдите из машины и немного походите. Повторите упражнение и оставьте машину отдыхать.

На следующий день ваша задача научиться трогаться без рывков и пробуксовывания колес, так, чтобы самому было приятно сидеть в машине. Точно так же надо научиться тормозить. В итоге вы должны научиться трогаться на рефлекторном уровне, не прибегая к помощи глаз и мозга. В идеале в будущем вы должны настолько владеть педалью сцепления и газа, что сможете держать машину на уклоне вверх неподвижно. Да для сцепления это не полезно, зато достаточно хорошо показывает, насколько хорошо вы научились взаимодействию с этими двумя педалями.

Как понять, что ломается сцепление

Существуют «вредные привычки», которые приводят к быстрому
изнашиванию механического сцепления автомобиля. Их нужно
постараться избегать, чтобы продлить жизнь деталям. К
скорому ремонту приведёт:

• Интенсивное нажатие педали газа при старте авто. Чем выше
  обороты мотора при выжатом сцеплении, тем сильнее
  изнашиваются диски.
• Удержание выжатой педали сцепления при кратковременных
  остановках, например, на светофоре. Излишнее давление
  вырабатывает ресурс выжимного подшипника и нажимной пружины.
  В таких ситуациях лучше переключаться на нейтральную
  передачу.
• Привычка забывать отпускать педаль и ехать так какое-то
  расстояние. Начинающие водители могут путаться в ногах и
  педалях, двигаясь с выжатым сцеплением. Избежать этой ошибки
  помогут подсказки инструкторов и практика вождения.
• Удерживание ноги не сбоку, а на педали сцепления, в процессе
  движения авто. Даже если кажется, что вы контролируете себя
  и не нажимаете на педаль, ведомый диск при этом будет
  недостаточно плотно прижат к маховику. Это приведёт к его
  преждевременному стиранию.

Чтобы не приходилось постоянно менять детали, нужно сразу же
учится правильно переключать передачи, плавно нажимать и
отпускать педали. Но через какое-то время нагруженная система
всё равно износится. Если начали плохо переключаться скорости
или машина начинает двигаться только при полном ослаблении
нажатия на педаль сцепления, это повод записаться в
автомастерскую.

Кроме того, о поломке может говорить:

• сильная вибрация при нажатии на педаль;
• скрежет, треск при переключении передач;
• рывки при старте с места даже при плавно отпущенном
  сцеплении;
• нехарактерный свист, гул, визг при выжимании педали;
• пробуксовка, сопровождаемая запахом гари;
• затруднённое нажатие или заклинивание — рычаг выжимается до
  конца, но не возвращается в исходное положение.

Повышение передачи

Нажмите на картинку для увеличения

Как уже упоминалось ранее, человек, который научился трогаться с места и ехать на первой передаче, уже освоил около 90% техники вождения на механике. Перейти на более высокую передачу очень легко. В большинстве случаев переходить на повышенную надо после того, как стрелка тахометра достигла отметки в 3000 об./мин. Цифра может отличаться в зависимости от конкретного автомобиля, но эта информация вам не помешает. В случае слишком раннего переключения машина будет немного «дёргаться», и вам придётся перейти на более низку передачу, чтобы она не заглохла.

Когда вы будете готовы к включению повышенной передачи, необходимо делать все в следующем порядке:

• снять правую ногу с педали газа, полностью выжать сцепление левой ногой и передвинуть рычаг переключения КПП в требуемое положение единым движением;
• отпустить педаль сцепления и одновременно нажать на газ правой ногой;
• полностью убрать левую ногу с педали сцепления после включения более высокой передачи и продолжать держать правую ногу на педали газа.

Разгон

После трогания управление автомобилем происходит в следующем режиме:

• разгон ДВС до 2500 – 3000 оборотов;
• переключение на высшую передачу.

Однако разобравшись с этим, следует учесть нюансы:

• время переключения составляет 2 – 4 секунды;
• при движении в гору или на тяжело нагруженной машине обороты снизятся, поэтому следует переключаться на 3000 оборотах;
• при спуске с горы, наоборот, достаточно набрать 2500 оборотов;
• в пробках и в пределах прямой видимости перекрестка не имеет смысла переключаться на верхнюю передачу, так как, все равно, сразу же придется притормаживать;
• на каждой передаче ДВС более уверенно работает на средних оборотах, а детали трения коробки при этом испытывают меньшие нагрузки.

Для движения со скоростью 40 – 60 км/ч лучше переключиться на 3 передачу, 70 – 90 км/ч на 4 передачу, и так далее. Передавать на приводной вал обороты более 4000 мин-1 не рекомендуется.

Маневрирование

Во время учебы вождению для новичка на машине с МКПП существует скоростной регламент 40 км/ч. Однако даже на столь невысокой скорости ему может потребоваться обгон транспортных средств, двигающихся с меньшей скоростью, и перестроение по полосам дорожной разметки.

Другими словами, если машина идет перед вами со скоростью 30 км/ч, у вас должна быть включена минимум 3 передача, на которой можно развить скорость до 60 км/ч. Чтобы не создать помеху участнику движения, которое вы опередите.

Повороты

Перед тем, как переключать скорость, убедитесь, что в непосредственной близости по ходу движения отсутствуют повороты, так как для деталей КПП это вредно. Повороты нужно преодолевать на уже включенной скорости, не нарушая ее скоростной диапазон или обороты 3000 мин-1.

Задний ход

Любой инструктор по вождению МКПП уделяет особое внимание режиму заднего хода, так как движение назад необходимо при парковке и выезде со стоянки. Принцип здесь тот же самый, что и при трогании, однако движение осуществляется по зеркалам заднего вида

Чтобы тронуться задним ходом в гору, заведите ДВС, включите заднюю передачу, плавно отпускайте стояночный тормоз вместе с педалью сцепления при одновременном нажатии акселератора.

Парковка

Чтобы полностью научиться водить машину в городском цикле на механической коробке передач, необходимо овладеть навыком парковки. Основными нюансами для этого упражнения являются:

• боковая парковка осуществляется движением назад, так как это позволяет снизить радиус разворота транспортного средства;
• во время парковки обычно используется 1 и задняя передача, боковые зеркала;
• передачи включаются после окончательной остановки машины педалью тормоза;
• при парковке на крутом склоне дополнительно используется стояночный тормоз и упражнение «эстакада»;
• после установки транспортного средства затягивается стояночный тормоз;
• на ровных участках включается нейтральная передача;
• на крутых склонах включается задняя или первая передача, колеса выкручиваются в сторону обочины/тротуара.

При въезде в гараж или парковки перпендикулярно бордюру задняя скорость включается только при выезде со стояночного места.

Остановка

При остановке на перекрестках или у тротуара/обочины правила управления машиной на механике подразумевают последовательность действий:

• выжимается педаль сцепления;
• включается нейтральная передача;
• педалью тормоза плавно снижается скорость машины.

Остановка на механике

Во время остановки для высадки/посадки пассажиров или выгрузки вещей следует затягивать стояночный тормоз. Независимо от уклона проезжей части.

Как тронуться с места

Перед тем как тронуться с места нужно пройти по всем пунктам написанным выше. Возможно, вы хотите узнать, как быстро научиться водить машину на механике, и вам кажется, что необязательно тратить время на мелочи. В дальнейшем подготовка не займет много времени. Но новичку следует выработать правильные привычки.

После подготовки соблюдайте следующий алгоритм действий:

• Нажмите на педаль сцепления;
• Снимите автомобиль с ручника;
• Включите нейтральную передачу, если рычаг не находится в нужном положении, при этом погаснет индикатор на панели управления;
• Отожмите сцепление;
• Нажмите на педаль сцепления до упора;
• Включите первую передачу;
• Плавно нажмите на педаль газа и через пару метров одновременно отожмите сцепление.

Если машина заглохла, начинайте заводить автомобиль с первого пункта. Вождение для начинающих на механике с нуля не всегда проходит гладко и это нормально. Первые уроки желательно проводить на специальной площадке, чтобы можно было без ущерба остановить машину. Повторяйте упражнение до тех пор, пока движение не станет плавным, а двигатель перестанет глохнуть.

Роль сцепления в машине

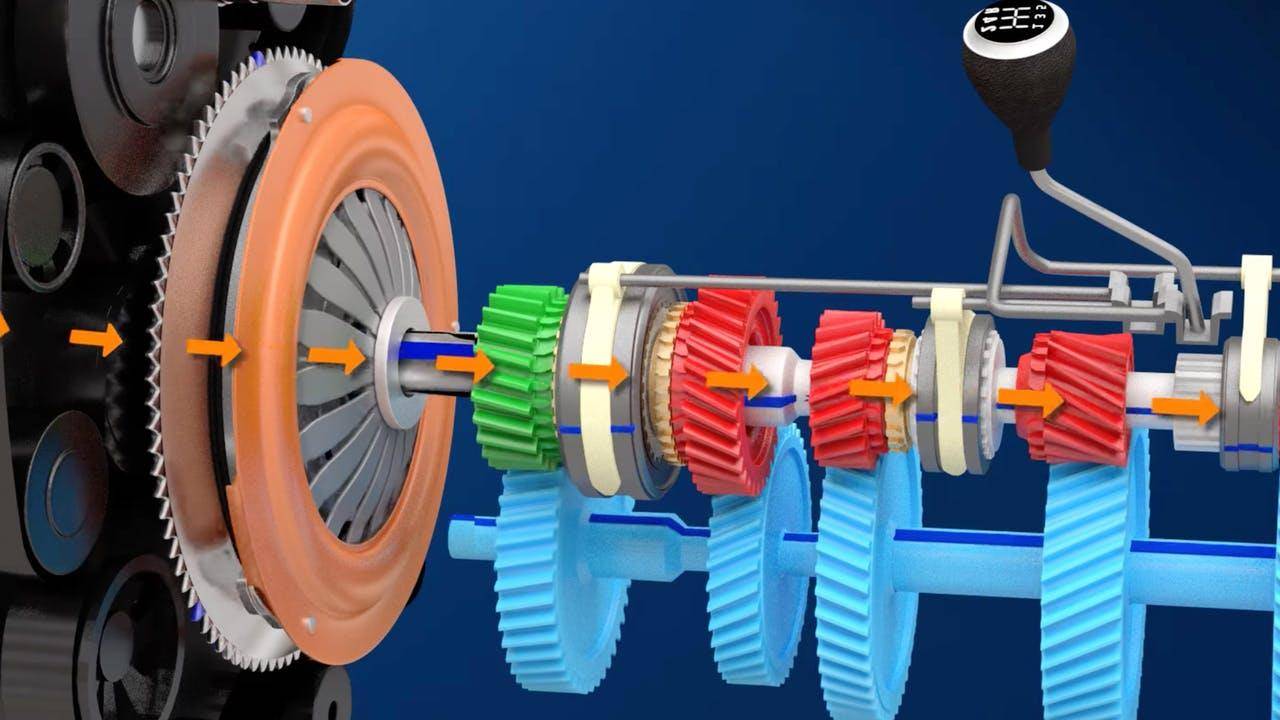

Передачи на ручной коробке переключаются благодаря специальному устройству – сцеплению. Оно обеспечивает соединение и разъединение трансмиссии с двигателем. Выжатое сцепление разрывает связь между ними и позволяет переключить рычаг скоростей на нужное значение.

Многие трудности в освоении нового способа вождения на механике связаны именно с работой сцепления. Так как наличие третьей педали требует от водителя некоторой выработки нового алгоритма трогаться с места, разгона и торможения автомобиля.

Первым этапом в освоении механической коробки передач является работа со сцеплением. В первую очередь нужно научиться переключать передачи не глядя на рычаг и выучить их последовательность. Запомните принцип переключения и практикуйтесь до автоматических действий на неподвижной и незаведенной машине.

Для этого соблюдайте следующий порядок действий:

• Выжмите до конца педаль сцепления (до полного утопления педали в пол).
• Рычаг передач поставьте в нейтральное положение и сразу же переключите на нужную скорость.
• Медленно уберите ногу со сцепления.

Все действия совершаются плавно, аккуратно, без рывков.

Но чтобы научиться трогаться с места, необходимо в полной мере освоить механизм работы муфты сцепления. Главное правило начала движения на МКПП – одновременная работа педали сцепления и акселератора. Ниже расскажем, как трогаться с места на механике пошагово для чайников.

Видео: принцип работы сцепления автомобиля

Как работает сцепление, каковы его типичные неисправности, и как их избежать

Важным элементом механической трансмиссии является сцепление, которое служит для кратковременного отсоединения двигателя от трансмиссии. Кроме того, сцепление является своеобразным демпфером, защищающим двигатель от перегрузок. Как оно работает, и как продлить его жизнь?

Как работает сцепление?

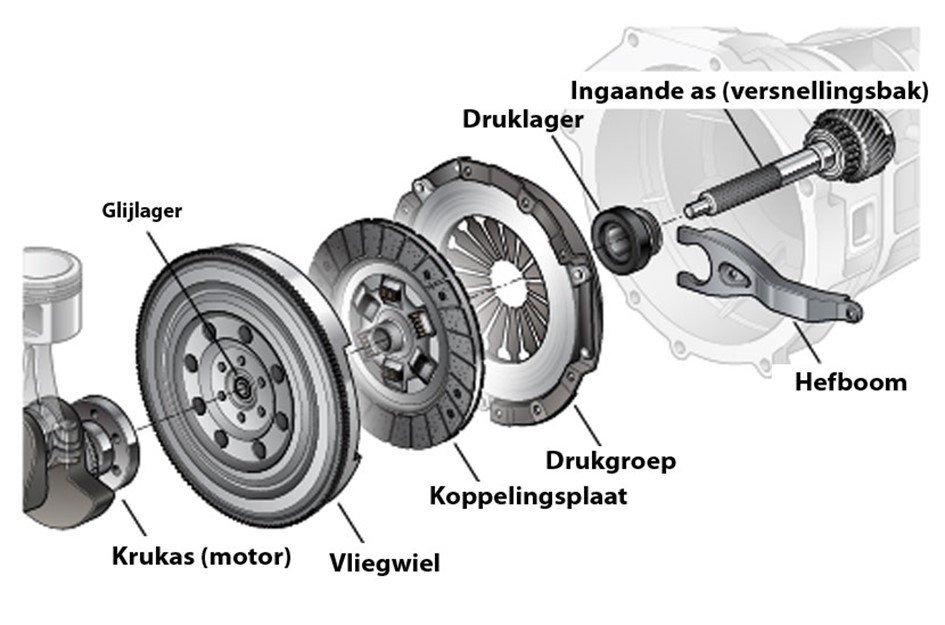

В большинстве легковых автомобилей с механической коробкой передач используется сухое однодисковое сцепление. Его конструкция довольно проста: это два взаимно прилегающих диска – ведущий (корзина) и ведомый, выжимной подшипник и система привода. В однодисковом варианте первичный вал коробки передач входит в шлицевую муфту в центре ведомого диска, а поверхности маховика двигателя, накладок ведомого диска и нажимного диска корзины плотно прилегают друг к другу. За счет этого и обеспечивается передача потока мощности от двигателя к коробке передач, причем исправное сцепление спокойно «переваривает» всю мощность, развиваемую двигателем.

В обиходе ведущий диск сцепления, включающий в себя нажимной диск (с гладкой блестящей поверхностью), диафрагменную пружину (лепестки в центре) и кожух, называют корзиной

При нажатии на педаль сцепления выжимной подшипник воздействует на пластинчатые пружины корзины, из-за чего поверхности ведомого и ведущего дисков рассоединяются. Соответственно, происходит отключение первичного вала от маховика – то есть, физическое рассоединение двигателя и коробки передач, что позволяет переключить передачу или включить «нейтралку». При включении сцепления (отпускании педали) выжимной подшипник перестает давить на пластинчые пружины, и диски снова смыкаются, а демпферные пружины в центральной части ведомого диска гасят крутильные колебания, возникающие в движении.

Хорошо видны четыре демпферные пружины ведомого диска сцепления, а также изношенные фрикционные накладки

При нормальной работе сцепления оно не привлекает к себе внимания. Но при его неисправности водитель, к примеру, не сможет включить передачу или тронуться с места. Какие же возможны проблемы?

Какие неисправности могут возникнуть при работе сцепления?

Итак, с какими же проблемами в работе сцепления можно столкнуться на практике? Во-первых, это неполное выключение сцепления — как говорят опытные водители, оно «ведёт». При нажатии педали поверхности маховика и ведомого и ведущего дисков в таком случае не размыкаются полностью, и попытки переключить передачу сопровождаются хрустом и скрежетом кареток сихронизаторов, ведь полного разъединения коробки передач и мотора не происходит.

Обратная неприятность – пробуксовка сцепления: то есть, его неполное включение. При этом поверхности маховика, ведомого диска и ведущего диска, наоборот, неплотно прилегают друг к другу и проскальзывают, из-за чего может возникнуть характерный запах горелых фрикционных накладок ведомого диска, а попытка резко набрать скорость приводит лишь к увеличению оборотов коленчатого вала. От двигателя на колёса при этом передается лишь небольшая часть мощности – до тех пор, пока износ поверхностей не становится критическим.

Если сцепление «буксует», вместо автомобиля «разгоняется» только стрелка тахометра

Наконец, возможны и такие неисправности, как возникновение вибраций и посторонних призвуков при включении-выключении сцепления.

Из-за чего возникают неисправности сцепления?

Обычно каждая возникшая проблема со сцеплением имеет свою предысторию. К примеру, сцепление может начать буксовать из-за сильного износа на больших пробегах автомобиля, когда фрикционные накладки ведомого диска износились, а рабочие поверхности корзины и маховика имеют выработку.

Во-вторых, сцепление можно просто «сжечь» — например, по неопытности или после длительных перегрузок. Такое, к примеру, бывает у любителей длительных выездов «враскачку» на бездорожье или в глубоком снегу, а также у поклонников резких стартов с педалью газа в пол.

Как работает сцепление в автомобиле?

Сцепление — это механизм, соединяющий трансмиссию автомобиля с его двигателем. Принцип работы сцепления в механической коробке передач не сложен, но в автоматических коробках этот узел работает в автономном режиме, без участия водителя.

Заключение

Из всего написанного вы, несомненно, смогли составить представление об основных типах сцепления, которые так или иначе присутствуют в современных конструкциях колесных и гусеничных транспортных средств, его базовом устройстве и работе.

Существуют и более редкие, наподобие керамических на гоночных автомобилях, и разного рода экзотика вроде электромагнитного порошкового, включаемого при помощи электромагнита, который уплотняет прослойку между дисками из ферромагнитного порошка до обретения им фрикционных свойств.

Тем не менее, рассмотрение всех известных видов сцепления не входит в задачи данной статьи, размещенной на тематическом ресурсе, поэтому, если у вас возник интерес поглубже разобраться в вопросе, придется немного погуглить, а с имеющимися знаниями будет проще воспринять новую информацию.
