Как выбрать циркуляционный насос

Каждый циркуляционный насос имеет ряд технических характеристик. Они подбираются индивидуально под параметры каждой системы.

Подбираем технические характеристики

Начнем с подбора технических характеристик. Для профессионального расчета формул очень много, но для выбора насоса для системы отопления частного дома или квартиры можно обойтись средними расценками:

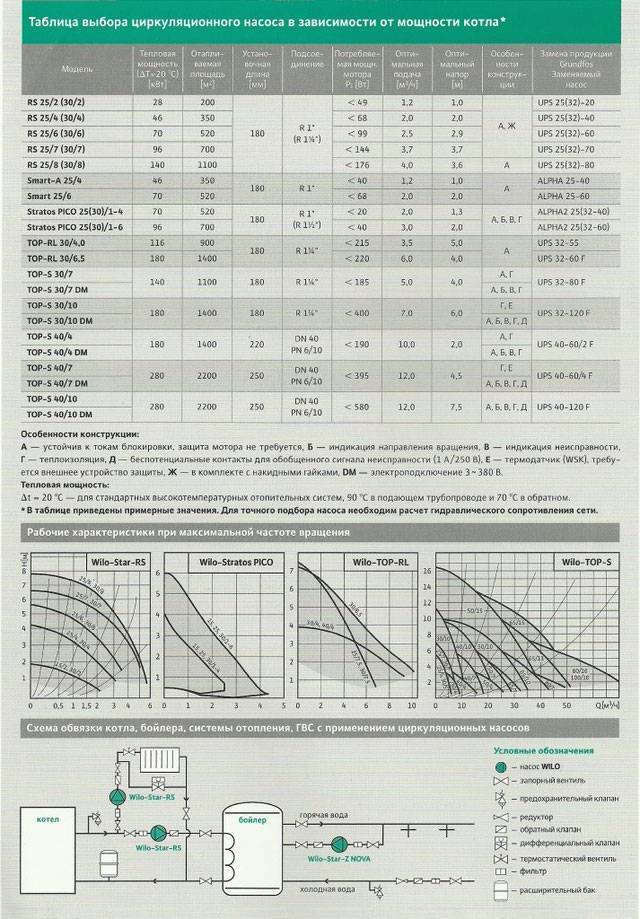

Мощность насоса считается равной мощности установленного котла. То есть, если котел 35 кВт, то подбирается насос производительностью 35 л / мин.
Далее необходимо рассчитать необходимый напор (высоту подъема). В среднем считается, что на 10 метров трубопровода должен быть напор насоса 0,6 м. Чтобы определить, какое давление циркуляционного насоса необходимо для системы, его общую длину необходимо разделить на 10 и умножить на 0, 6 м / с. Например, если общая длина системы отопления составляет, например, 80 м, требуемый напор будет: 0,6 м * 8 = 4,8 м, т.е напор не должен быть меньше в ТУ.
Выбрать циркуляционный насос для системы отопления можно самостоятельно
лучше, если скорость движения теплоносителя в системе может измениться. Это позволит вам регулировать теплопередачу в зависимости от температуры наружного воздуха — чем выше скорость, тем больше тепла передается. Поэтому лучше выбирать модели, которые могут работать на нескольких скоростях. Но в любом случае скорость движения теплоносителя не должна превышать 1,6 м / с. Это порог бесшумной работы системы отопления, если быстрее разгонять теплоноситель, появится шум.
Электрическая мощность циркуляционного насоса подбирается исходя из диаметра труб. Чем меньше сечение трубы, тем больше ее гидравлическое сопротивление. То есть для систем с трубами малого диаметра нужны насосы более мощные.

Выбрать циркуляционный насос для отопления по этим правилам несложно. Элементарные расчеты. Но надо сказать, что это средние цифры. Если ваш дом в какой-то момент сильно отличается от «среднего», вам необходимо внести изменения в технические характеристики в сторону увеличения или уменьшения. Например, вы хорошо утеплили дом, ранее приобретенная мощность котла оказалась избыточной. В этом случае есть смысл взять помпу меньшей производительности. В обратной ситуации — в доме холодно, когда очень холодно — можно поставить более производительный циркуляционный насос. Это временно решит проблему (в дальнейшем необходимо изолировать или поменять котел).

Подбор модели

Выбирая конкретную модель, обратите внимание на график с напорной характеристикой насоса. На графике нужно найти точку пересечения значений напора и производительности

Он должен быть в средней трети кривой. Если он не попадает ни на одну из кривых (обычно их несколько, с разными узорами), возьмите модель, график которой наиболее близок. Если точка находится посередине, возьмите наименее продуктивную (ту, что ниже).

Рабочая точка должна быть в центре графика

На что еще обратить внимание

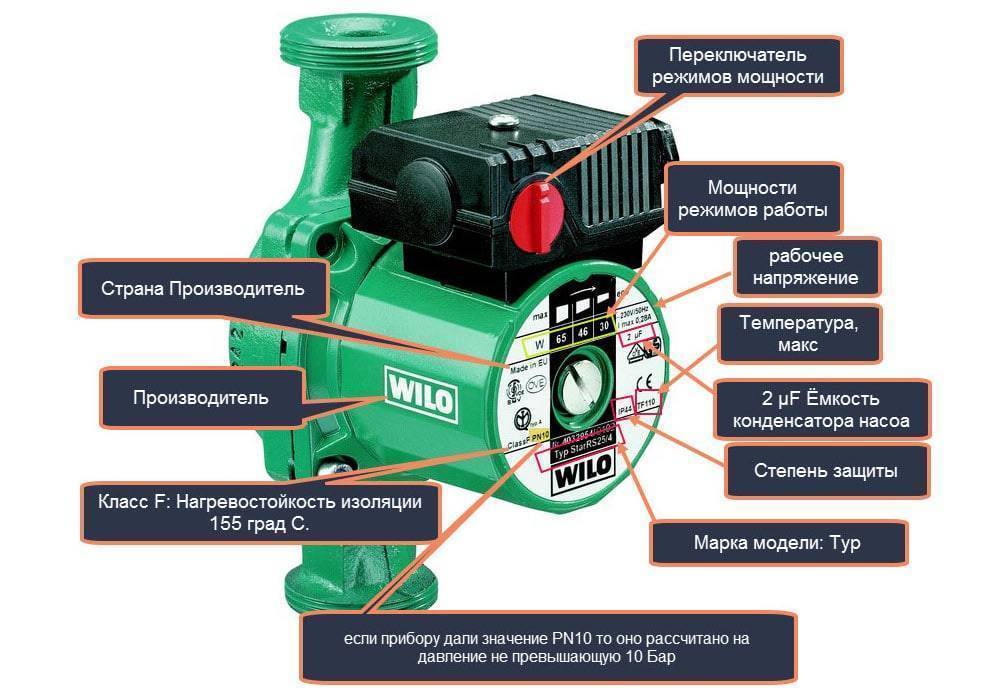

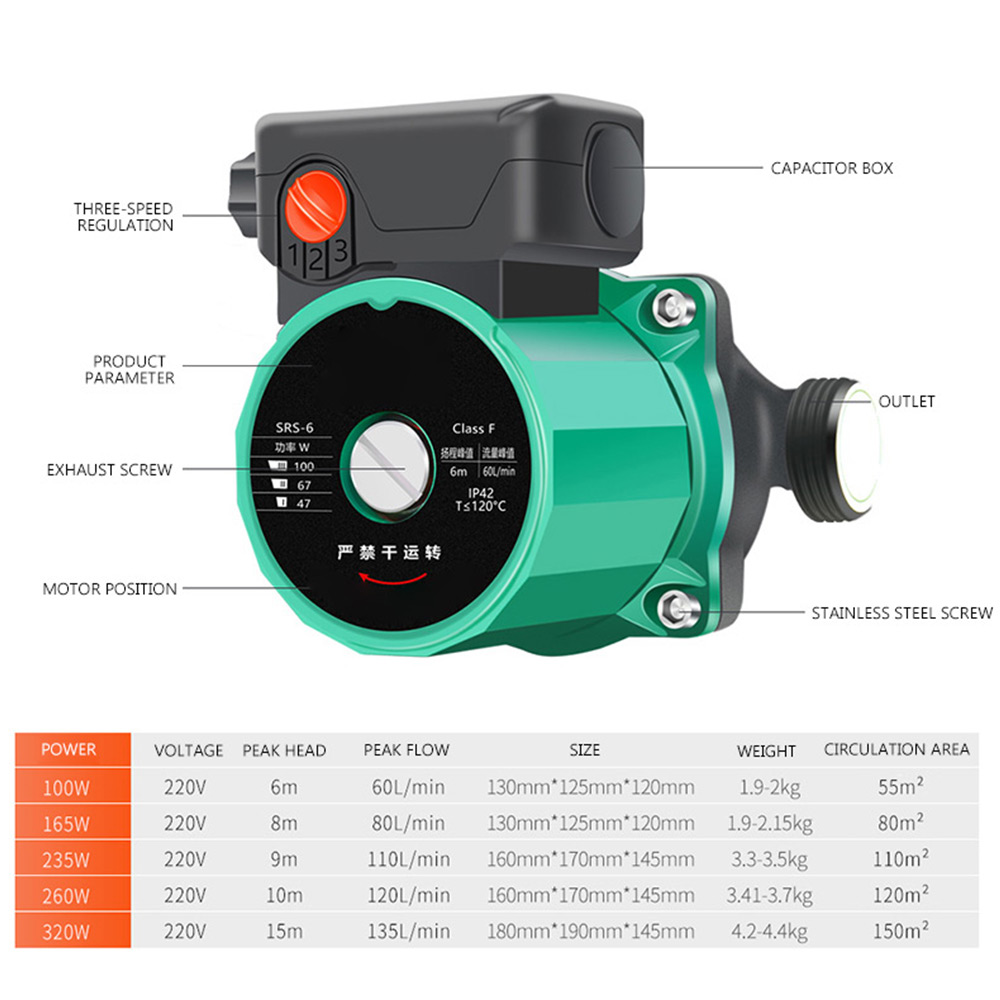

В технических характеристиках циркуляционных насосов есть много других элементов, на которые стоит обратить внимание. Первое — это допустимая температура перекачиваемой среды

То есть температура теплоносителя. В качественной продукции этот показатель колеблется от + 110 ° С до + 130 ° С. У дешевых он может быть ниже — до 90 ° С (а на самом деле 70-80 ° С). Если ваша система спроектирована как низкотемпературная, это не страшно, но если есть твердотопливный котел, очень важна температура, до которой можно нагреть теплоноситель.

сначала необходимо подобрать циркуляционный насос исходя из характеристик

Стоит обратить внимание на максимальное давление, при котором может работать насос. В системе отопления частного дома она редко превышает 3-4 атм (это для двухэтажного дома), но обычно составляет 1,5-2 атм

Однако обратите внимание на этот показатель.

На что еще обратить внимание, так это на материал, из которого изготовлен корпус. Оптимальный — чугун, самый дешевый — из специального жаропрочного пластика

Тип и размер подключения. Циркуляционный насос может быть резьбовым или фланцевым. Резьба может быть внешней и внутренней — подбираются соответствующие переходники. Присоединительные размеры могут быть: G1, G2, G3 / 4.

Также стоит обратить внимание на наличие защиты. Это может быть защита от сухого хода

В циркуляционных насосах с мокрым ротором это очень желательно, так как охлаждение двигателя происходит за счет транспортируемой среды. Если воды нет, двигатель перегреется и выйдет из строя.

Еще один вид защиты — защита от перегрева. Если мотор нагревается до критического значения, тепловое реле отключает питание, насос останавливается. Эти две функции продлят срок службы оборудования.

Где установить помпу?

Для того чтобы вся система была правильно подключена, необходимо начертить схему, а агрегат расположить так, чтобы к нему можно было подойти (для обслуживания).

Сегодня в продаже имеются такие конструкции помпы мокрого типа, которые можно монтировать, как на обратке, так и на подающем трубопроводе.

Чтобы на участке всасывания увеличить давление, необходимо установить насос на спадающем трубопроводе, около подключения расширительного бака. В этом случае главное чтобы помпа выдержала сильный напор горячего теплоносителя.

Для быстрого монтажа необходимо приобрести агрегат с подобранными разъемными резьбами. Далее изучают инструкцию и схему подсоединения, и если не будете уверены в том, что сможете самостоятельно выполнить работу по установке помпы, тогда обратитесь к специалистам.

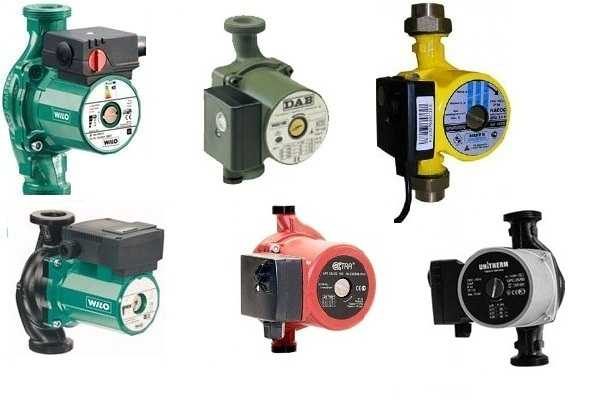

Назначение и виды циркуляционных насосов

Изделие представляет собой компактный нагнетатель центробежного типа, обеспечивающий принудительное перемещение жидкости по замкнутому контуру. Использование циркуляционного насоса в контуре отопления позволяет существенно увеличить скорость и равномерность нагрева отапливаемого помещения. Кроме этого, следует отметить, что эффективный обогрев коттеджа или квартиры площадью более 100 м2 без обеспечения принудительного перемещения теплоносителя по трубопроводам, практически невозможно.

Существует три разновидности циркуляционных нагнетателей:

1. Агрегаты «мокрого» типа из-за невысокого КПД (порядка 55%) применяются преимущественно в бытовых магистралях. Особенностью таких систем является то, что все элементы установки работают в непосредственном контакте с теплоносителем. Смазка подшипниковых узлов и охлаждение трущихся поверхностей так же осуществляется рабочей средой.

К отличительным особенностям «мокрых» установок относятся:

Размещение ротора в герметичном стакане из нержавеющей стали;
Все узлы непосредственно контактируют с транспортируемой жидкостью;
В процессе транспортировки, осуществляется постоянный отвод тепла и смазка трущихся поверхностей.

Функционирование «мокрых» моделей характеризуется низким уровнем шума и устойчивостью давления на выходе, кроме этого, практически не требуется техническое обслуживание до полного износа или выхода из строя какого-либо элемента.

Попадание воздуха в корпус устройства «мокрого» типа может вызвать повышенный износ вращающихся деталей, перегрев подшипниковых узлов и преждевременный выход из строя всей установки.

2. Помпы «сухого» типа характеризуются высоким КПД до (80%), что дает возможность применять их для принудительного перемещения жидкости в схемах со значительной длиной трубопроводов. Основным их отличием является полная герметизация камеры крыльчатки, позволяющая полностью исключить соприкосновение теплоносителя с подшипниками и другими элементами.

Главным преимуществом агрегатов с «сухим» ротором является возможность функционирования при попадании воздуха в камеру крыльчатки, иными словами, такие нагнетатели сохраняют работоспособность при завоздушивании.

Еще одним достоинством таких моделей по сравнению с агрегатами «мокрого» типа является лучшее охлаждение узлов, поскольку они не контактируют с разогретым теплоносителем.

Кроме этого, все подшипниковые узлы и элементы надежно защищены от воздействия абразивной взвеси. Вредному воздействию подвержены только крыльчатка и внутренние стенки корпуса. Такая компоновка дает возможность использовать «сухие» циркуляционные нагнетатели в системе отопления с открытым контуром, где вероятность загрязнения теплоносителя значительно выше, чем в закрытых контурах.

К недостаткам такой компоновки можно отнести:

Повышенный уровень шума;
Отсутствие постоянной смазки трущихся поверхностей;
Сложную конструкцию уплотнений, снижающую надежность изделия.

Указанные недостатки «сухих» нагнетателей не имеют принципиального значения, поскольку шумность устройства практически не имеет значения в производственных зданиях, а своевременное техническое обслуживание позволяет избежать протечки теплоносителя.

3. Нагнетатели с регулируемой частотой вращения крыльчатки позволяют варьировать угловую скорость турбины, обеспечивая тем самым:

Оптимальные параметры теплогенератора;
Поддержание заданного значения температуры во всех радиаторах;
Уменьшение температуры теплоносителя при сохранении температуры в помещении, за счет ускорения транспортировки теплоносителя.

В специализированных магазинах можно найти одно-, двух-, трех-, и четырехскоростные нагнетатели. Изменение скорости производится с помощью использования различных схем коммутации. Существуют нагнетатели с бесступенчатой регулировкой частоты вращения рабочего колеса, однако их стоимость находится за пределами бюджетного сегмента.

Нужен ли дополнительный насос для двухконтурного котла Навьен

После монтажа конденсационного двухконтурного котла многие пользователи рассматривают возможность установки дополнительного насоса в систему отопления загородного дома. Необходимость в использовании дополнительного подкачивающего прибора объясняется неравномерностью прогрева жилых помещений двухэтажного дома при достаточной мощности котельного оборудования.

Совет! Если перепады температуры теплоносителя на подающем и обратном трубопроводе превышают 20 градусов необходимо переключить циркуляционный насос на повышенную скорость или избавиться от воздушных пробок.

Установка ещё одного насоса необходима в таких случаях:

При монтаже отопления частного дома с дополнительным контуром, или в случае, когда протяжность труб больше 80 метров.
Для равномерной подачи теплоносителя по отопительной системе.

В установке дополнительного насоса нет надобности, если отопление сбалансировано при помощи специальных клапанов. Поэтому перед покупкой подкачивающего оборудования спустите воздух с радиаторов отопления и долейте воды, проверьте контур на подтечки при помощи ручного опрессовочного насоса. Если после проведения таких процедур автономное отопление частного дома будет работать нормально, то ещё один насос не понадобится.

Зачем нужна гидрострелка

Если в отопительной системе дачи или коттеджа будет установлено несколько насосов, в контур в обязательном порядке включают гидроразделитель или гидрострелку. Указанный прибор может эксплуатироваться вместе с одноконтурным дизельным котлом или твердотопливным агрегатом. В последнем случае устройство регулирует подачу теплоносителя в разных фазах (воспламенение топлива, фаза горения и затухание). Установка гидрострелки позволяет сбалансировать работу отопительной системы. Главными задачами гидроразделителя являются:

Автоматическое удаление скопившегося воздуха;
Улавливание грязи из потоков теплоносителя.

Важно! Гидрострелка в отоплении позволяет сбалансировать работу системы, защищает её от завоздушивания, предотвращает скопление грязи в трубопроводах. Подобный прибор должен устанавливаться в обязательном порядке при наличии нескольких повысительных агрегатов

Нюансы установки

При монтаже отопления под ключ мастер сантехник устанавливает циркуляционный насос с мокрым ротором. Такой прибор не создаёт много шума, его ротор вращается без смазки. В качестве охладителя и смазочного материала здесь используется теплоноситель. При монтаже подкачивающего оборудования нужно учесть такие нюансы:

Вал прибора, нагнетающего давление, располагают горизонтально по отношению к плоскости пола.
Проводите монтаж таким образом, чтоб направление воды совпадало со стрелкой на корпусе устройства.
Устанавливайте прибор клеммной коробкой кверху, что предотвратит попадание воды на электронику.

Важно! Эксперты рекомендуют устанавливать насос на обратном трубопроводе отопительной системы одноэтажного или многоэтажного жилого дома. Несмотря на то, что подобное оборудование рассчитано на работу в горячей воде с температурой до 110 градусов, более тёплая жидкость на обратном трубопроводе только продлит срок эксплуатации

Монтаж агрегата проводится только после слива воды с системы

При отключении электроэнергии насос не сможет перекачивать теплоноситель, поэтому его подключают через байпас, перед входящим патрубком устанавливают сетчатый фильтр для предотвращения попадания накипи и мусора на крыльчатку. Кроме этого на входе и выходе прибора предусматривают запорную арматуру для возможной замены и ремонта прибора

Монтаж агрегата проводится только после слива воды с системы. При отключении электроэнергии насос не сможет перекачивать теплоноситель, поэтому его подключают через байпас, перед входящим патрубком устанавливают сетчатый фильтр для предотвращения попадания накипи и мусора на крыльчатку. Кроме этого на входе и выходе прибора предусматривают запорную арматуру для возможной замены и ремонта прибора.

Как мы видим, установка циркуляционного насоса требует определённых навыков, поэтому монтаж указанного оборудования должен проводить профессионал. Для заказа услуги можете оставить заявку на сайте или позвонить по номеру +7 (926)966-78-68

Виды циркулярных насосов

Основное разделение описываемых агрегатов существует по типу работы ротора. Различают два вида — сухой и мокрый.

Главное его отличие в том, что ротор насоса не имеет контакта с жидкостью. Это обеспечивает торцевое уплотнение скользящего типа, которое изолирует насосную часть от главного механизма. Это продлевает срок службы прибора. Такое оборудование предпочтительней использовать в трубопроводах с повышенным показателем длины.

Если рассматривать положительные и негативные стороны, то к плюсам стоит отнести :

хороший показатель КПД;
продолжительный срок эксплуатации.

Минусы состоят в :

Наличии уплотнительных колец, которые располагаются между рабочей деталью ротора и основным мотором. Эти уплотнители требуют замены один раз в три года.
Шумности работы. Если нет подвального помещения, то установленные в общем с живущими людьми пространстве, такие устройства будут мешать нормальному отдыху жильцов.
Обязательности контроля за чистой средой, в которой работает прибор. Оборудование может испортиться из-за попадания в механизм частичек грязи в теплоносителе и атмосферной пыли.

Мокрый тип

Отличие от вышеописанного вида заключается в роторе, работающем в воде. На роторе есть крыльчатка, которая, будучи интегрирована в общий контур движения жидкости ускоряет её перемещение по трубам. Сам теплоноситель является охладителем и смазывающей средой для этого узла.

отсутствии необходимости обслуживания;
бесшумность;
простота эксплуатации;
возможность регулировки интенсивности работы;
долговечность.

Минус — в низком КПД. Его показатель находится в пределах 50% значения. Это препятствует возможности применять такие устройства в длинных или толстых трубопроводах.

Почему нужен насос для отопления в частном доме?

Традиционная система отопления с естественной циркуляцией теплоносителя – малоэффективна, потому как жидкости приходится постоянно преодолевать сопротивление, что замедляет ее оборачиваемость. Поэтому в котел теплоноситель возвращается уже охлажденным, что требует дополнительных затрат энергоносителей для ее подогрева до нужной температуры.

Реконструкция с использованием труб меньшего диаметра способна лишь частично решить проблему, к тому же расходы в этом случае несравнимо выше, чем стоимость циркулярного насоса, который применяется для принудительного нагнетания в трубопровод системы теплоносителя, обеспечивая ему одинаковую скорость движения на всех участках.

Принцип действия помпы в системе достаточно прост и основан на законах термодинамики: на входе теплоноситель принудительно всасывается в систему, а на выходе, за счет создаваемой крыльчатками циркулярного насоса центробежной силы, выталкивается.

Автономные системы отопления частных домов, как правило, изначально проектируются с учетом эксплуатации насоса, но если модернизировать старую, то ее эффективность возрастет на 25-35%, при этом существенно сократится потребление энергоносителей.

Достигается это за счет ускоренной оборачиваемости теплоносителя в системе, который совершив полный цикл, возвращается в котел, не растратив всю свою тепловую энергию. Поэтому и усилий для его подогрева требуется меньше, а значит – происходит экономия энергоносителя.

Организация системы с принудительной циркуляцией теплоносителя обязательно предполагает, что будет установлен байпас для циркуляционного насоса, которому отводится выполнение таких функций:

возможность переключения системы в режим естественной циркуляции, например, при отключении электроэнергии или необходимости проведения ремонтных работ на определенном участке;
в качестве устройства для регулирования температуры в помещении.

Как правило, система с принудительным циркулированием теплоносителя предполагает в каждом помещении установку байпаса, монтаж которого производится в комплекте с фильтром и запорными клапанами, а в некоторых случаях и с автоматическим клапаном для отвода воздуха (альтернативой крана Маевского).

Так как в частных домах средней площади чаще всего устанавливаются циркулярные насосы так называемого «мокрого» типа, установка байпаса должна выполняться горизонтально, при этом его диаметр должен совпадать с размером трубы, к которой он подключается, а также и с диаметром запорного клапана.

Принцип и схема работы теплового насоса, виды

Принцип

Конструкция любого теплового теплонасоса предусматривает 2 части: наружная (поглощает тепло из внешних источников) и внутренняя (передает изъятое тепло непосредственно в систему отопления помещения). Внешними возобновляемыми источниками тепловой энергии являются, например, тепло земли, воздуха или грунтовых вод. Такая конструкция позволяет существенно снизить затраты на теплоэнергию или охлаждение для частного дома, ведь примерно 75% энергии вырабатывается, благодаря бесплатным источникам.

Схема работы

В состав отопительной установки входят: испаритель; конденсатор; разряжающий вентиль, который понижает давление в системе; компрессор, повышающий давление. Каждый из этих узлов связан друг с другом замкнутой цепью трубопровода, внутри которого находится хладагент. Хладагент в первых циклах находится в жидком состоянии, в следующих – в газообразном. Это вещество обладает низкой температурой кипения поэтому при варианте земляного типа оборудования, способен преобразоваться в газ, достигнув уровня температуры грунта. Далее газ поступает в компрессор, где происходит сильное сжатие, которое приводит к быстрому нагреву. После горячий пар поступает во внутреннюю часть теплонасоса, и уже здесь используется непосредственно для отопления помещений или для нагрева воды. Затем хладагент охлаждается, конденсируется и снова переходит в жидкое состояние. Через расширительный клапан жидкое вещество перетекает в подземную часть, чтобы повторить цикл нагрева.

Принцип охлаждения такой установки аналогичен принципу отопления, но используются не радиаторы, а фанкойлы. Компрессор в этом случае не функционирует. Холодный воздух из скважины напрямую поступает в кондиционирующую систему.

Виды теплонасосов

Какие бывают типы тепловых насосов? Различают оборудование по внешнему источнику теплоэнергии, который используется в системе. Среди бытовых вариантов выделяют 3 типа.

Грунтовый или земляной («грунт-воздух», «грунт-вода»)

Применение земляного теплонасоса в качестве источника теплоэнергии обеспечит эко-чистоту и безопасность. Стоимость такого оборудования высока, но функционал его огромен. Не требуется частого сервисного обслуживания, и обеспечен долгий срок эксплуатации.

Грунтовые теплонасосы могут быть двух видов: с вертикальной или с горизонтальной установкой трубопроводов. Вертикальный метод укладки более дорогостоящий, так как требуется глубокое бурение скважин в диапазоне 50-200 метров. При горизонтальном расположении трубы закладываются на глубину около метра. Для того, чтобы обеспечить сбор необходимого количества теплоэнергии, совокупная площадь трубопроводов должна превышать в 1,5-2 раза площадь отапливаемых помещений.

Водный насос («вода-воздух», «вода-вода»)

Для южных регионов с теплым климатом подойдут водяные установки. В прогретых на солнце водоемах температура воды на определенной глубине относительно устойчива. Предпочтительно прокладывать шланги в самом грунте дна, где температура выше. Для фиксации подводных трубопроводов используется груз.

Воздушный («воздух-вода», воздух-воздух»)

В установке воздушного типа источником энергии является воздух из внешней среды, который поступает на теплообменник испарителя, в где расположен жидкий хладогент. Температура хладогента всегда ниже, чем температура поступающего в систему воздуха, поэтому вещество моментально закипает и становится горячим паром.

Помимо классических моделей, востребованы комбинированные варианты установок. Такие теплонасосы дополнены газовым или же электрическим нагревателем. При плохих климатических условиях, производительность отопительного устройства уменьшается, и аппарат переключается на альтернативный вариант обогрева. Особенно актуально такое дополнение для оборудования типа «воздух-вода» или «воздух-воздух», так как именно этим видам свойственно понижение эффективности.

Для регионов с долгими холодными зимами надежнее всего использовать геотермальные (грунтовые) тепловые насосы. Воздушные теплонасосы подойдут для территорий с мягким южным климатом. Также при установке оборудования, использующего энергию земли, следует учитывать особенности грунта. Продуктивность теплонасоса будет гораздо выше в глинистом грунте, нежели в песчаном. Помимо этого, имеет значение глубина расположения трубопроводов, трубы необходимо укладывать глубже уровня промерзания земли в холодные периоды.

Для отопления площади 100 кв. м.

Рейтинг циркуляционных насосов для отопления больших площадей возглавляют приборы европейских производителей. Это промышленные модели, которые могут применяться в частных домах.

Wilo TOP-S 80/15 DM PN10

Плюсы

Надежный, не требует техобслуживания
Коррозионностойкое покрытие корпуса и рабочих узлов
Теплоизоляция

Минусы

Тяжелый (45 кг) и габаритный (360х395х495 мм)

От 112 000 ₽

Эту модель насоса немецкой фирмы Wilo благодаря техническим характеристикам (расход 70 м3/час и напор 16 м) применяют в системах отопления разных типов. Выбор ступеней частоты вращения осуществляется вручную. Потребляемая мощность 2400 Вт.

Grundfos MAGNA3 D 80-120 F

Плюсы

Качественные материалы
Надежный
Воздушное охлаждение силовой электроники
Бесшумный
Экономное потребление электроэнергии
Встроенный теплосчетчик

Минусы

Требовательный к качеству воды

От 270 000 ₽

Один из лучших насосов для обогрева частных домов и других помещений площадью от 100 м2. Эта модель с автоматическим контролем всех параметров, умной системой управления обладает высоким КПД и обеспечивает напор до 12 м. Производитель обещает безотказную работу в течение 8 лет.

ESPA RA1-F 100-120-PN10

Плюсы

Коррозионностойкие материалы
Надежность

Минусы

Применяется только для чистой воды
Установка в вертикальном положении

От 160 000 ₽

Поверхностный циркуляционный насос производства Испании предназначен для котлов в системах отопления больших помещений благодаря пропускной способности 75 м3/ч и напорной характеристике 11,5 м. Это промышленная модель, но ее можно поставить в частном доме. Он работает при температуре жидкости до 120 0С.

Расчет гидравлического сопротивления

Чтобы рассчитать гидравлическое сопротивление, необходимо знать производительность и напор циркуляционного насоса

Методика расчета первого параметра уже рассматривалась выше, поэтому основное внимание следует уделить напору. Вначале нужно определить гидравлическое сопротивление, поскольку напор агрегата постоянно сталкивается с необходимостью преодоления сопротивления, возникающего в процессе циркуляции воды

В первую очередь гидравлическое сопротивление определяется в наиболее неблагоприятной части системы. Только после этого подбирается насос, напор которого не должен быть меньше полученного результата. Общее значение гидравлического сопротивления включает в себя сопротивления на прямых участках и все имеющиеся местные сопротивления.

Расположение участков трубопроводов	Скорость движения воды в трубах W, м/с	Потери давления на трение R, Па/м
Внутри жилого дома. Стояки и отопительные приборы	0,5-0,7	50-100
Внутри жилого дома. Основные распределительные трубопроводы, находящиеся в подвале.	0,8-1,5	100-200
Внутри промышленных зданий. Отопительные приборы и распределительные трубопроводы.	1,0-2,0	100-250

В соответствии с этой таблицей потери на прямых участках определяются с помощью формулы: Rпр = Rxl, где R – потери давления на трение (Па/м), а l – длина отдельных участков трубопроводов.

Еще одним важным показателем при выборе циркуляционного насоса является гидравлическое сопротивление, именно его нужно будет преодолеть устройству.

R1, R2 — величина потери давления на трубе подачи и обратке (Па/м);L1,L2 — длина подающей и обратной частей трубопровода (м);Z1,…..ZN – данные о сопротивлении, которое имеют отдельные элементы отопительной конструкции (Па).

Чтобы определить величины R1 и R2 пользуются табличными данными, приведенными в специальных справочниках.

Гидравлическое сопротивление, когда производится расчет циркуляционного насоса для отопления, для узлов и элементов конструкции теплоснабжения обычно указывается производителем в прилагаемой к устройству технической документации. Можно пользоваться примерными данными:

котел отопительный — 1000-2000 (Па);
вентиль термостатический — 5000-10000 (Па);
смеситель — 2000-4000 (Па);
тепломерное устройство -1000-15000 (Па).

R1, R2 – величина потери давления на трубе подачи и обратке (Па/м);L1,L2 – длина подающей и обратной частей трубопровода (м);Z1,…..ZN – данные о сопротивлении, которое имеют отдельные элементы отопительной конструкции (Па).

котел отопительный – 1000-2000 (Па);
вентиль термостатический – 5000-10000 (Па);
смеситель – 2000-4000 (Па);
тепломерное устройство -1000-15000 (Па).

H=1,3х(R1L1 R2L2 Z1…. ZN):10000, где

Чтобы определить величины R1 и R2 пользуются табличными данными, приведенными в специальных справочниках.

котел отопительный — 1000-2000 (Па);
вентиль термостатический — 5000-10000 (Па);
смеситель — 2000-4000 (Па);
тепломерное устройство -1000-15000 (Па).

Расчет производительности циркуляционного насоса

Перед тем, как выбрать желаемую модель циркуляционного насоса, необходимо позаботиться о гидравлическом расчете системы. Величина работоспособности насоса строго связана с тепловой мощностью рассматриваемой системы отопления. Следовательно, объем перекачиваемого таким агрегатом теплоносителя должен обеспечивать тепловую энергию радиаторам во всех помещениях. Поэтому для расчетов потребуется значение тепловой мощности, необходимой для обогрева помещения и всего здания.

Например, можно использовать частный дом, площадь которого составляет 100 м 2. Соответственно, значение тепловой мощности будет в пределах 10 кВт. При этом производительность насоса рассчитывается по следующей формуле: G = 3600Q / (c∆t), где G — необходимое количество теплоносителя (кг / ч), Q — тепловая мощность системы (кВт), s — удельная теплоемкость воды, равная 4,187 кДж / кг ºС, Δt — разность температур в подающем и обратном трубопроводах. Для расчетов принята его температура, которая составляет 20 0 С. Следовательно, по исходным данным, производительность циркуляционного насоса будет равна: 3600 х 10 х 4,187 х 20 = 429,9 кг / ч или в наибольших единицах — 0,43 т / ч

При выборе насоса можно отметить, что в техническом паспорте вместо единиц массового расхода указываются объемные. В этом случае необходимо перевести массу воды в ее объем с использованием плотности 0,983 т / м 3 при t = +60 0 С: 0,43 / 0,983 = 0,44 м 3 / ч. Полученное значение будет расчетной производительностью устройства.

3 DAB EVOSTA 3 60/180

Температура воды зимой, редко опускается ниже критической отметки, но если она все-таки упала ниже 10 градусов, большинство насосов просто не будут с ней работать. В жилом доме проблем с этим не возникнет, но на даче или в загородном доме вы легко можете столкнуться с ситуацией, когда после долгого вашего отсутствия, вы обнаружите, что воды в кране нет. Что же делать? Лучший вариант – установить данный насос от именитого Итальянского производителя. Он способен работать с жидкостями от минус 10 до плюс 120 градусов.

Это стало возможным благодаря уникальной системе теплообмена, которую обеспечивает керамическая вставка. Как известно, керамика обладает низкой теплопроводностью, и может работать как термос, сохраняя одну температуру в течение долгого времени. Что же касается остальных параметров, то они тут средние. Подъем воды осуществляется на высоту не более 3,6 метров, что довольно мало для насоса с таким ценником. Пропускная способность также не на высоте – 6 кубометров. Проще говоря, это лучший вариант для дачи или загородного имения, но для установки в своем доме лучше поискать более мощную модель.

Установка насоса в систему отопления частного дома

Лучше всего устанавливать циркулярный насос одновременно с монтажом всей системы отопления. Но так как необходимость в эксплуатации этого прибора существует и в уже действующих системах, то следует остановиться именно на этом варианте.

Сначала нужно подготовить «поле действия», для чего потребуется освободить систему от теплоносителя. Также заранее следует подготовить все необходимые инструменты и расходные материалы.
Далее надо изготовить резьбовые соединения на трубах с учетом диаметра отверстий насоса.

Перед тем как установить прибор, сначала монтируют перед ним фильтр для очистки

Отсутствие этого элемента непосредственно на работу не влияет, но вероятность того что уже в скором времени потребуется ремонт циркуляционного насоса, достаточно велика, так как грязь и частицы песка выведут из строя прибор.

Для того чтобы правильно установить насос, обязательно нужно обращать внимание на стрелку, нанесенную на корпус прибора: она должна совпадать с направлением движения теплоносителя.

Обязательной является и установка на входном и выходном патрубке кранов, так называемой, запорной арматуры и обратного клапана, а также байпаса, наличие которых значительно облегчает выполнение ремонтных и обслуживающих работ.

Как правило, насос монтируется в горизонтальном положении. Для «мокрых» двигателей – обязательно, а для «сухих» – предпочтительно.

После выполнения всех работ по установке, нужно проверить надежность соединений и выполнить пробный запуск системы, для чего ее следует заполнить теплоносителем.

Заполнение системы рекомендуется проводить при помощи нижней трубы – это способствует тому, что весь воздух, находящийся в трубах, поднимется вверх в расширительный бачок, через который и будет удален из системы.

Циркулярный насос можно устанавливать как на обратную трубу, так и на подающую. В первом случае он будет работать в более щадящем режиме, так как на него не будут воздействовать высокие температуры теплоносителя.

Но установка на подающей трубе – наиболее эффективна, потому как большинство современных приборов способны выдерживать температуру жидкости более 105-110 °C. В основном, насосы с «мокрым» двигателем устанавливаются на подаче, а с «сухим» – на обратке.
