Как выбрать сетевую карту?

Сетевая карта – советы какая бывает и какую выбрать

Для чего нужна сетевая карта

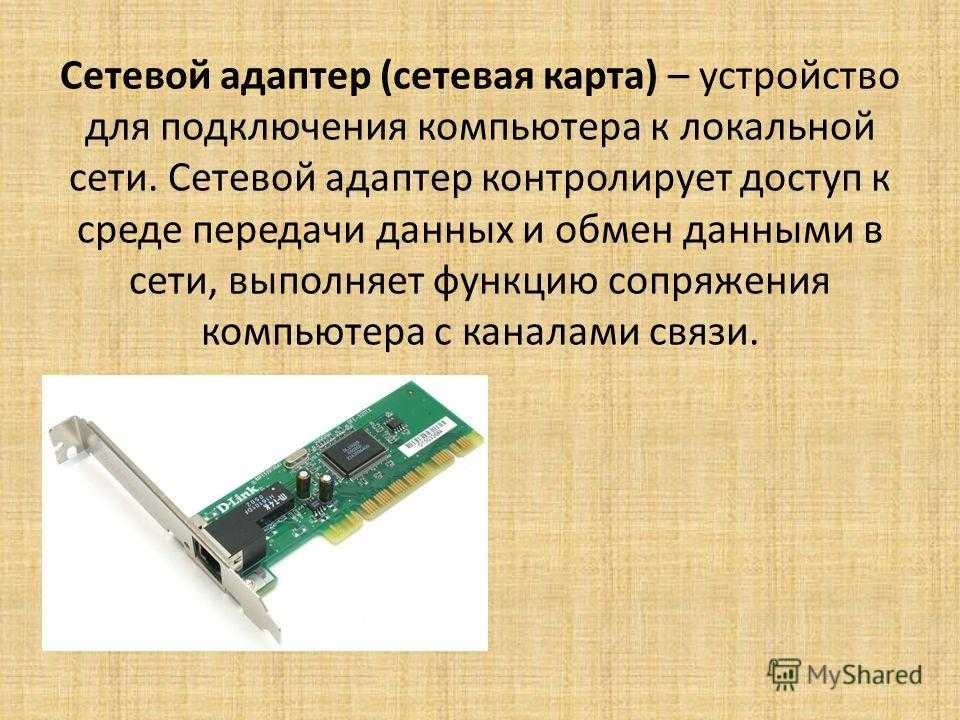

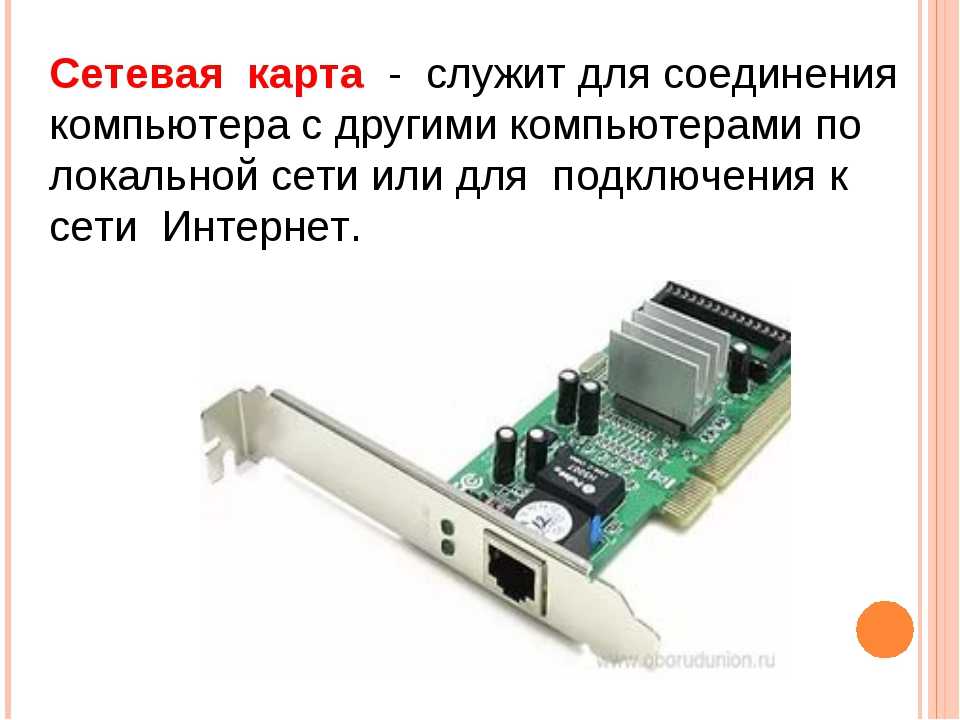

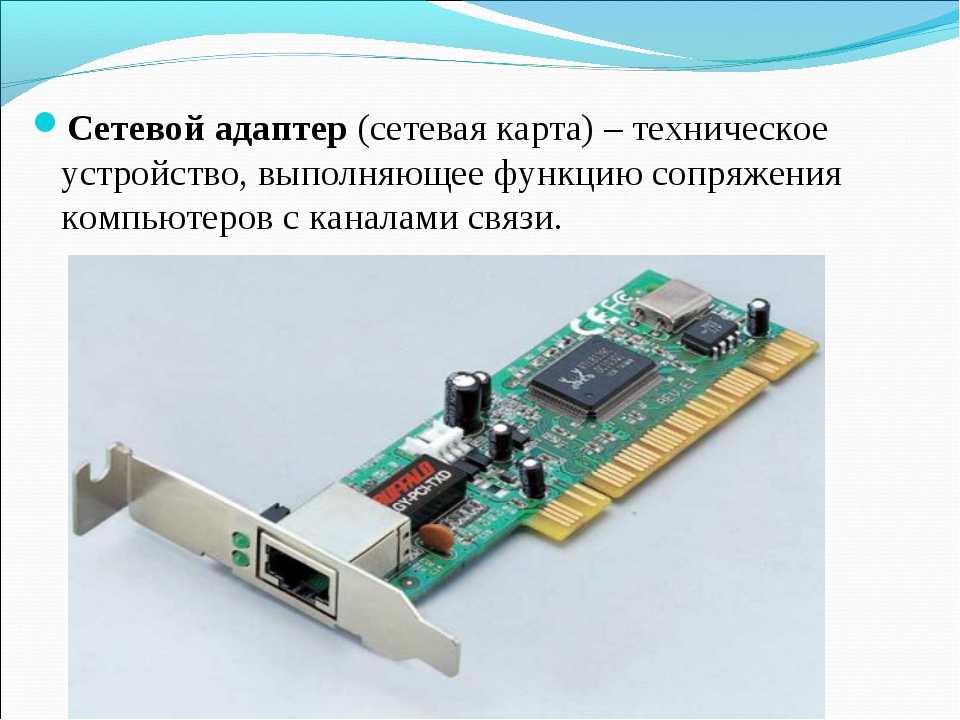

Сетевая карта или по-иному сетевой адаптер служит для передачи/приема данных. Причем обмен данными с помощью этого устройства обеспечивается как для проводной сети, так и для беспроводной. Для этого и существуют различные виды сетевых адаптеров.

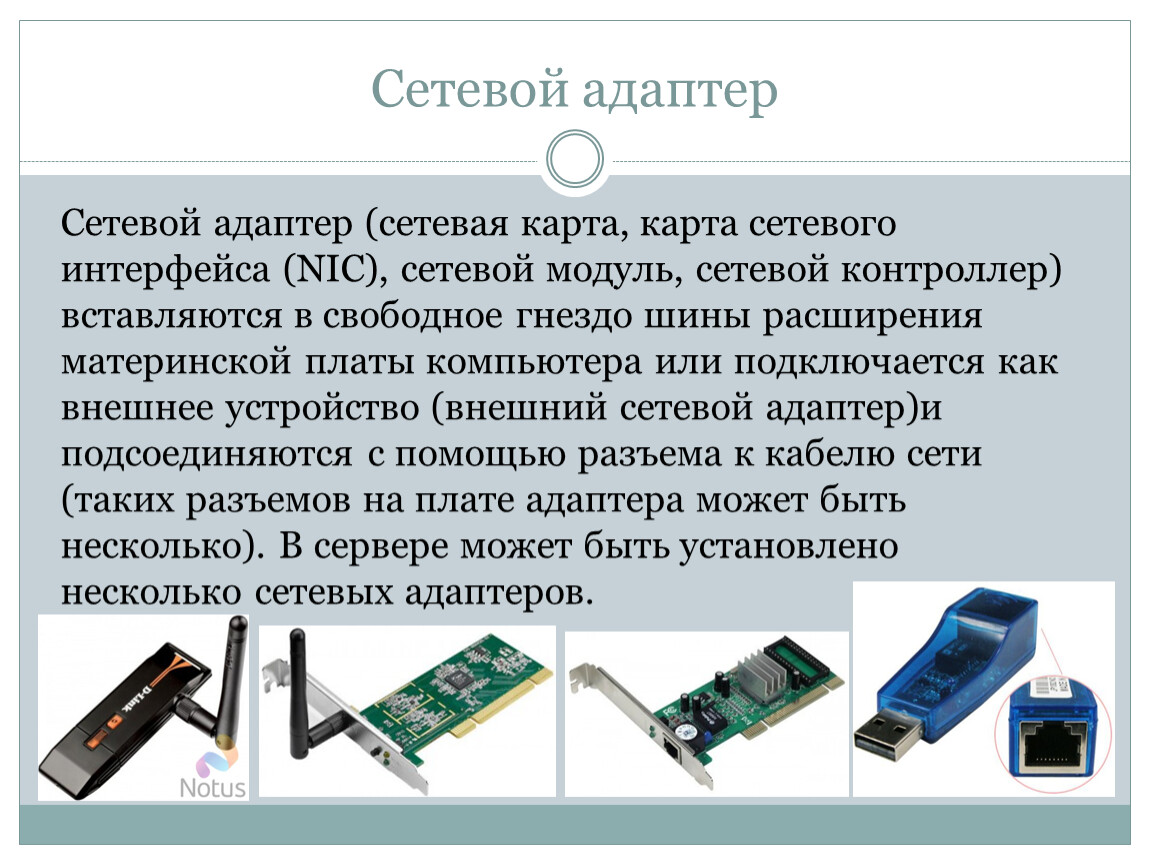

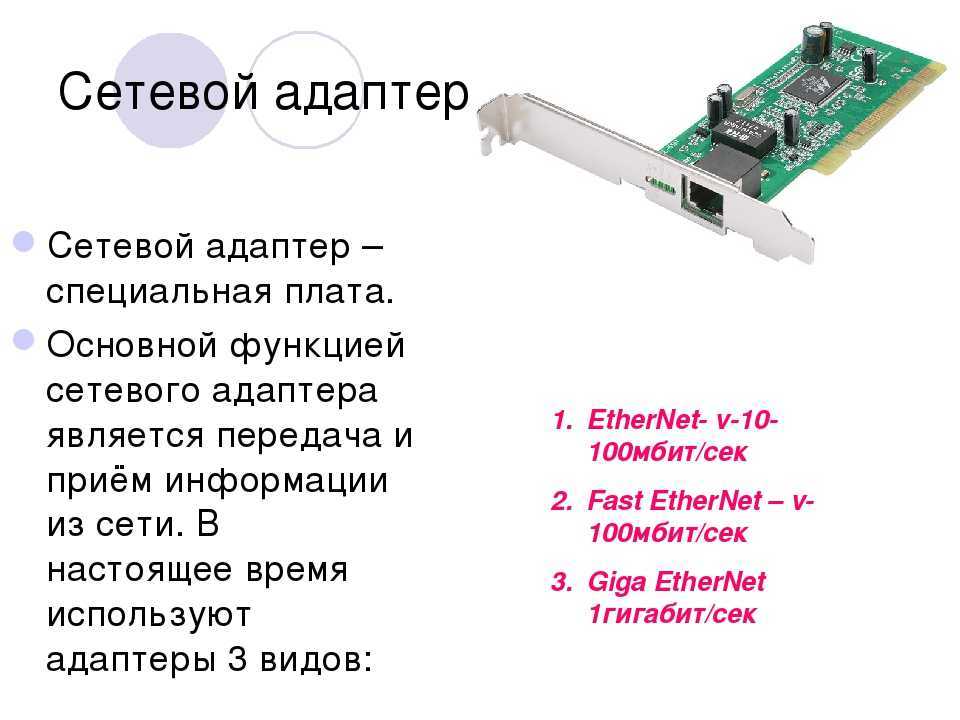

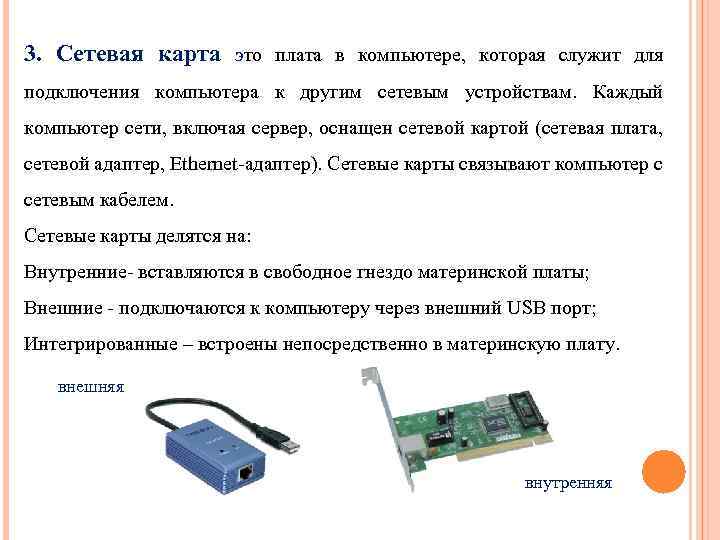

Виды сетевых адаптеров

Все сетевые карты делятся на 3 основных вида:

Встроенные. Такие адаптера являются частью материнской платы и «идут» сразу вместе с компьютером.
Внутренние. Этот вид адаптеров размещается в специальных слотах материнки – PCI, PCI-E.
Внешние. Это независимые от материнской платы адаптеры, которые представляют из себя отдельный модуль. Подключать их можно через USB, PCMCIА, а также использовать в ноутбуках. Подобрать хорошую внешнюю сетевую карту можно на сайте anklav.ua, где представлен широкий выбор сетевых адаптеров известных брендов гарантированного высокого качества. Кроме того, на любые вопросы по выбору ответят специалисты сайта, и порекомендуют устройство индивидуально для Вас.

При этом для того, чтобы адаптер показал всю свою мощь он может иметь антенну: прикрепленную внешнюю или уже встроенную в сам адаптер.

Параметры адаптеров

С основными видами карт мы разобрались

Теперь для выбора нужной сетевой карты узнаем на какие важные параметры и технические характеристики обращать внимание

Пожалуй самый главный параметр адаптера – это его скорость. Поскольку это фактически скорость передачи данных, и чем этот показатель выше, тем лучше. На рынке представлены карты со скоростью 10Гбит и 100 Гбит. Второй вариант, конечно, более быстрый и предпочтительный.

Но тут еще нужно обратить внимание не только на карту, но и на возможности вашего маршрутизатора. Если сам компьютер/ноутбук аппаратно не может обеспечить достаточную скорость, то максимума заложенного в таком сетевом адаптере Вы не добьетесь

То есть сетевая карта должна еще соотносится с компьютером и его «начинкой».

Из доступных интерфейсов имеется:

PCI – используется для стационарных компьютеров.
USB – упрощает установку, особенно актуален, если у компьютер/ноутбук не имеет встроенный адаптер.
PCMCIА – рекомендуется для ноутбуков.

Тут выбирать нужно по вкусу. Общая рекомендация выбирайте сетевой адаптер известных брендов, хорошо зарекомендовавших себя на рынке: TP-LINK, D-Link, Dell, Asus, Intel, HP и т.д.

The following two tabs change content below.

Аксессуары для телефона — что нужно в отпуске — 16.07.2021
Запчасти CHERY JAGGI (ЧЕРИ ДЖАГИ) — 03.07.2021
Преимущества жизни в таунхаусе — 02.07.2021

Зачем нужна сетевая карта в компьютере. Проверяем сетевую карту на работоспособность

Всем привет! В этом посте я расскажу, как проверить сетевую карту на компьютере на работоспособность, установлены ли на нее драйвера, как понять что она сгорела или сломалась.

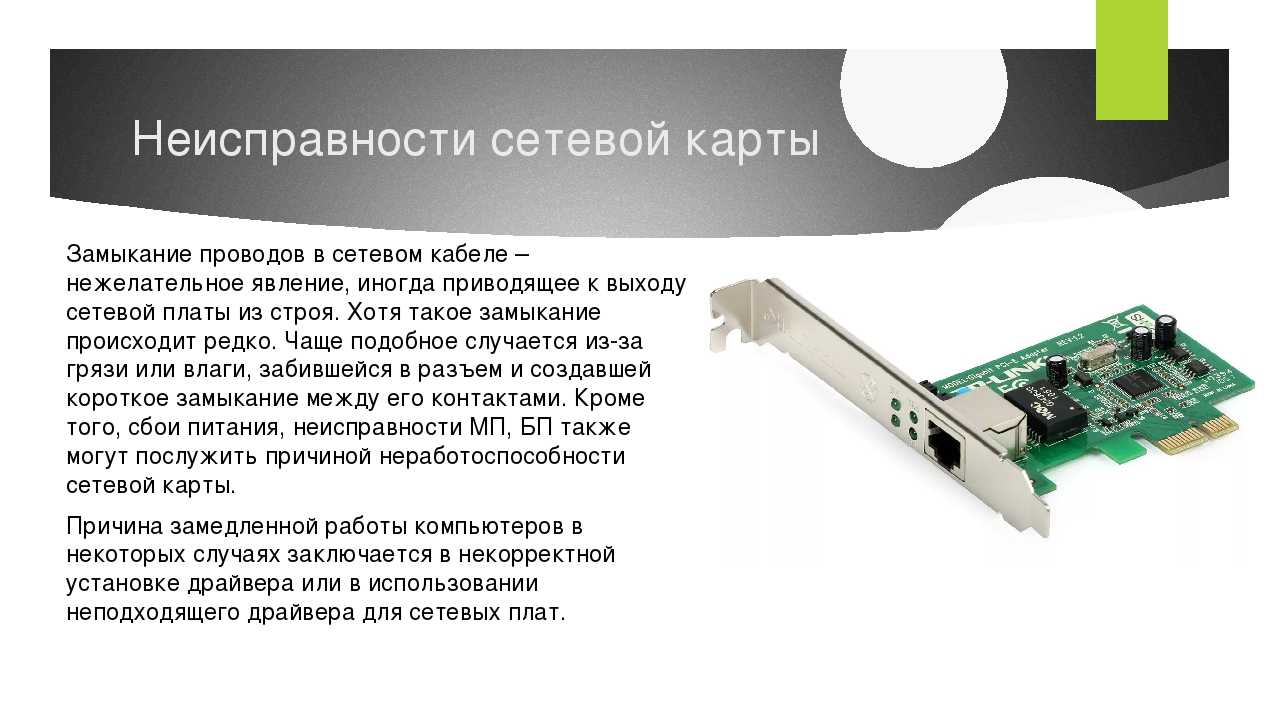

Визуальная диагностика

Один из самых простых способов узнать, работает ли сетевой адаптер вообще, заключается в его визуальном осмотре. На современных материнках сетевые платы оборудованы светодиодом. Если компьютер включен, а в слот на сетевухе вставлен кабель LAN, светодиод должен загореться.

Если он не светится, в детали уже есть какая то неисправность. Не самый надежный способ, зато самый быстрый — достаточно глянуть на заднюю крышку системного блока. На ноутбуке светодиода обычно нет, поэтому такой способ не подходит.

Пинг работающего сайта

Узнать, работает ли сетевой адаптер, можно с помощью обмена пакетами с сайтом, который на момент проверки гарантировано работает. Их в интернете масса — например, любая популярная социальная сеть.

Сделать это можно с помощью программы «Командная строка», которая входит в базовый пакет ПО Windows 7 и Виндовс 10. Нажмите на кнопку «Пуск», в строке поиска введите запрос cmd, а затем запустите обнаруженный EXEшник.

Понять, сгорела ли видеокарта или нет, можно по результатам опроса сайта. После запуска интерфейса командной строки надо ввести слово ping после пробела URL адрес сайта, который вы хотите опросить (например, vk.com).

Обратите внимание! Если сайт заблокирован на уровне провайдера или Роскомнадзором, узнать ничего таким способом не получится. Нужен сайт, который 100% онлайн и его сервер не отключен

Сетевая карта отправит на сервер 4 пакета и доложит о полученных ответах. Если она сломалась, этого не произойдет. О неисправности свидетельствует уведомление «Превышен интервал ожидания». Для перестраховки попингуйте несколько сайтов

Нужен сайт, который 100% онлайн и его сервер не отключен. Сетевая карта отправит на сервер 4 пакета и доложит о полученных ответах. Если она сломалась, этого не произойдет. О неисправности свидетельствует уведомление «Превышен интервал ожидания». Для перестраховки попингуйте несколько сайтов.

Также ошибки отправки пакетов возможны при неполадках на линии. Диагностика тут заключается только в проверке скорости соединения с помощью другого устройства, подключенного к тому же провайдеру. Проще всего проверить качество интернета на сайте speedtest.net .

Использование Диспетчера устройств

Если есть признаки неисправности оборудования, операционная система это быстро обнаружит. Нажмите кнопку «Пуск», перейдите на Панель управления и откройте Диспетчер устройств. Здесь вам нужен раздел «Сетевые адаптеры».

В этом списке у стационарного компа обычно один девайс, а у ноутбука их может быть два — беспроводный адаптер и обычная сетевуха, к которой подключается кабель. Если проблем не обнаружено, в свойствах устройства, которые можно вызвать нажатием ПКМ, будет указано, что девайс работает нормально.

Если есть признаки неисправности или установлены некорректные драйвера, напротив названия сетевой платы будет иконка в виде восклицательного знака в желтом треугольнике. Если неполадки серьезные, деталь будет размещена в разделе «Другие устройства» и может маркироваться как неизвестный девайс.

Диагностика в диспетчере задач

Для запуска этого инструмента нажмите комбинацию клавиш Ctrl + Alt + Delete или Ctrl + Shift + Escape. Перед вами будет несколько вкладок. Во вкладке «Сеть» отображается сетевая активность вашего компьютера. Если в реальном времени рисуется график отправки пакетов, то значит с сетевой картой полный порядок.

А обмен пакетами будет идти постоянно, даже если вы не запустили браузер — тот же антивирус постоянно мониторит интернет на наличие сетевых атак. Понаблюдайте несколько минут за графиком. Если в течение этого периода ни один пакет не отправлен, значит сетевая карта неисправна.

Это касается только случаев, если модем или роутер подключен через LAN порт с помощью шнура. Если вы используете USB модем, график может и не отображаться, так как сетевая карта вашего компьютера в процессе участия не принимает: обмен данными выполняет сам «свисток».

Также советую ознакомиться с публикациями « Что делать если перестал работать Wi-Fi роутер » и « Проверка и тест материнской платы ». Про лучшее расположение Wi-Fi роутера в квартире читайте тут . Буду благодарен, если вы расшарите этот пост в любой из социальных сетей. До скорой встречи!

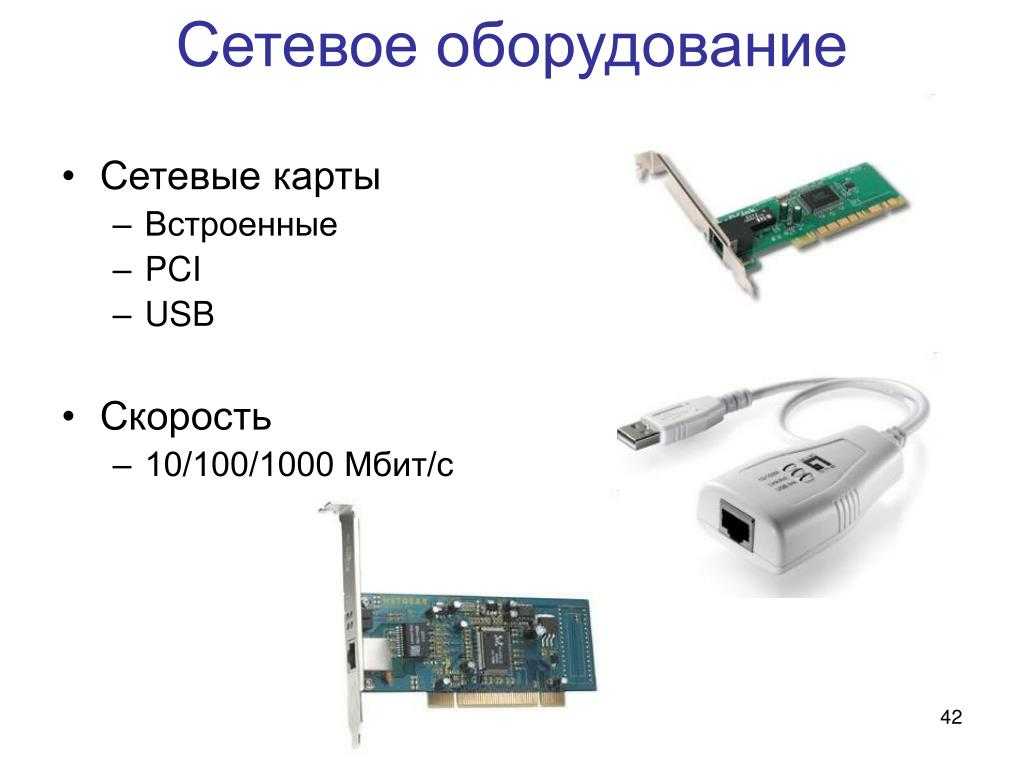

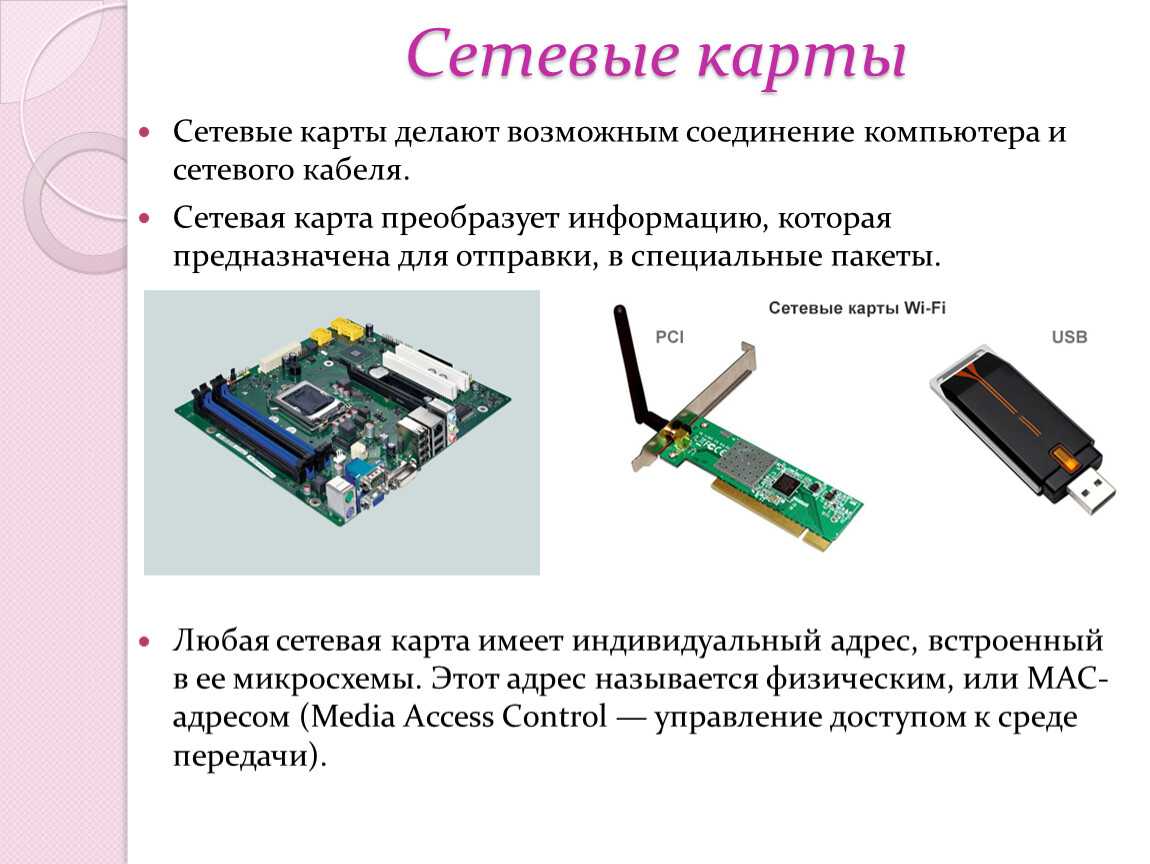

Типы сетевых карт по способу подключения

Ранее мы немного затрагивали тему подключения адаптеров. Разберём её более подробно. Разделить все подобные устройства можно на три больших вида: интегрированные, внутренние и внешние.

Интегрированные или встроенные

Наверное, самый распространённый вид. Представляют собой смонтированные на материнской плате чипы. Соответственно, на заднюю панель выведены все необходимые разъёмы. Большинство современных материнских плат поставляется с таким типом сетевых адаптеров. Стоит отметить, что модули Wi-Fi тоже являются сетевыми картами для компьютера, однако, их обычно так и называют — «модуль Wi-Fi», конечно, если он не интегрирован.

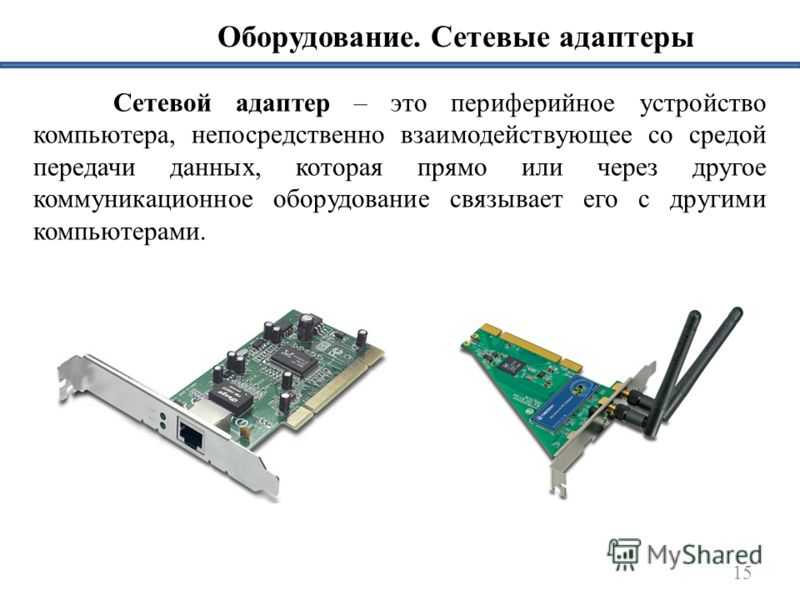

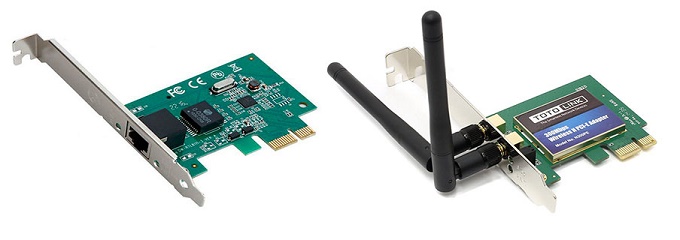

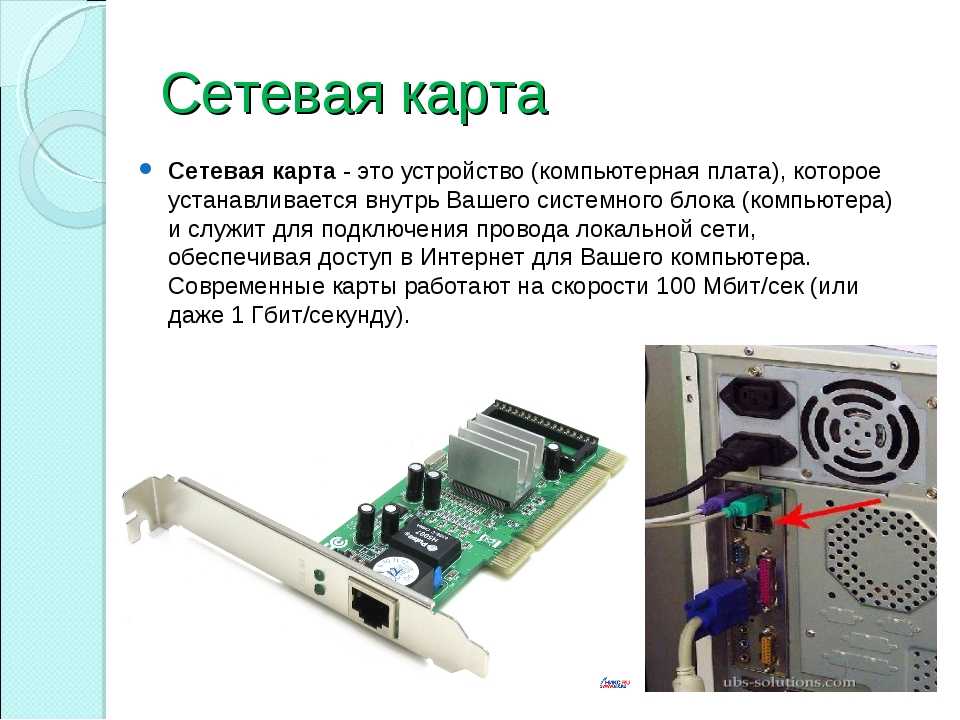

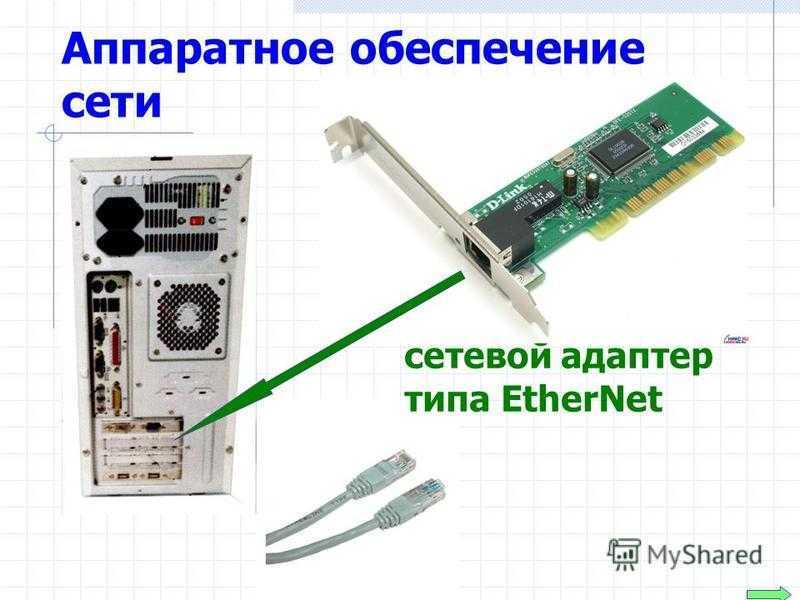

Внутренние сетевые карты PCI и PCI-E

Эти устройства представляют собой отдельные платы, которые монтируются в определённые разъёмы или шины. Наиболее часто встречающиеся − это PCI и PCI-E. Первый форм-фактор постепенно устаревает и уступает место PCI-E. Но всё же такие карты ещё можно встретить на рынке. PCI-E могут иметь различную длину. Но при указании характеристик этот параметр обычно отбрасывается, так как стандартизирован. PCI и PCI-E отличить легко Стоит отдельно упомянуть о стандарте PCMCIA. Эта спецификация разрабатывалась как модуль расширения и очень широко применялась в ноутбуках прошлых лет. С её помощью можно было подключать не только сетевые карты, но и множество видов другого оборудования. На сегодняшний день этот стандарт практически не поддерживается.

Внешние сетевые карты USB

Относительно новое веяние на рынке адаптеров. Представляет собой внешнее устройство, подключение к порту USB. Внешне походит на флешку. Все микросхемы спрятаны в аккуратный корпус. В самом простом случае может иметь один разъём формата RJ-45. Очень удобный и компактный вид сетевой карты.

Как выбрать сетевую карту

Среди сетевых адаптеров принято выделять:

Интегрированные (встроенные) карты в материнскую плату. Это модель, входящая в стандартный комплект компьютера или ноутбука;
Отдельный модуль. Соответственно, это устройства, приобретаемые отдельно в специализированных магазинах.

У дискретных (отдельных) карт имеется два значительных преимущества:

Качество работы;
Независимость от материнской платы;
Техническое совершенство. Например, наличие защиты от грозы.

Основная характеристика сетевой карты является пропускная способность. Чем она больше, тем выше скорость работы устройства.

Фирма – производитель

Рынок сетевых карт может похвастаться наличием большого количества изготовителей, среди которых такие известные компьютерные бренды, как Intel, D-Link, ZyXEL.

Важно учесть, что каждая организация ориентируется на свою аудиторию. Так, фирмы Acorp и D-Link славятся тем, что создают сетевые карты для народа, а вот Intel и TP-Link напротив – создают более дорогостоящие модели для мощных устройств (например, для серверов)

По вышеописанным причинам наибольшей распространенностью пользуются адаптеры Acorp и D-Link. Их преимущества:

Небольшая стоимость;
Приемлемое качество работы;
Простота в обслуживание.

Стоимость

Цена адаптера зависит от следующих характеристик:

Скорость доступа к компьютерной сети;
Поддержка дополнительных функций, вроде 802.1Q VLAN;
Наличие Wake-on-LAN. Функция дает возможность включить компьютер при помощи локальной сети;
Присутствие программы для диагностики проблем с кабелем;
Поддержка SNMP v1;
Возможный период службы устройства.

Стоимость карты может меняться от 10 до 100 долларов в зависимости от вышеописанных показателей.

Лучший выбор

На рынке существует множество качественных карт, о которых можно рассказать. Но если отталкиваться от показателей цена-качество, то лучшим выбором станут два устройства, предназначенные для массового пользователя:

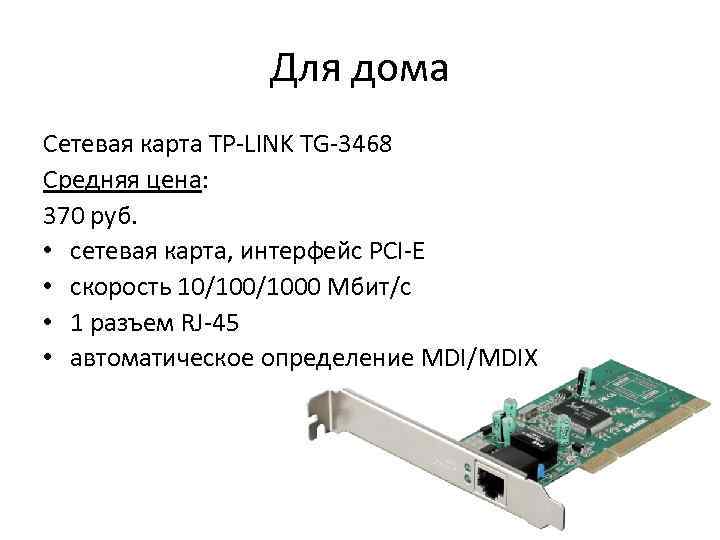

Самое рациональное решение для домашнего пользования – интегрированный модуль. На это есть несколько причин:

Драйвера адаптера и материнской платы будут расположены в одном диске. То есть в случае проблем с модулем не будет необходимости заходить в интернет и искать драйвер отдельно;

Экономия средств. На большинстве современных компьютерах интегрированный сетевой адаптер идет в стандартной сборке и включается в стоимость.

Основные критерии выбора

Чтобы правильно выбрать сетевую карту необходимо для себя ответить на перечень вопросов:

Какой способ подключения будет использован? Отдельные адаптеры, как правило, приобретают при необходимости их подключения к разным ПК;
Где будет использована карта? На домашнем компьютере или в сервере какой-либо организации?
Каков бюджет на приобретение? Напомним, что стоимость меняется от 10 до 100 долларов.

И главный вопрос: Есть ли смысл тратиться? Желание или потребность в приобретении нового сетевого адаптера может возникнуть:

Поломка. Самая распространенная ситуация, которая заставляет пользователя приобрести новое устройство;
Неудовлетворенность встроенной картой. Как правило, владелец приходит к такому решению, когда начинает самостоятельно собирать персональный компьютер с мощными комплектующими .

Для полноты статьи — видео, в котором из которого вы узнаете, как настроить сетевую карту:

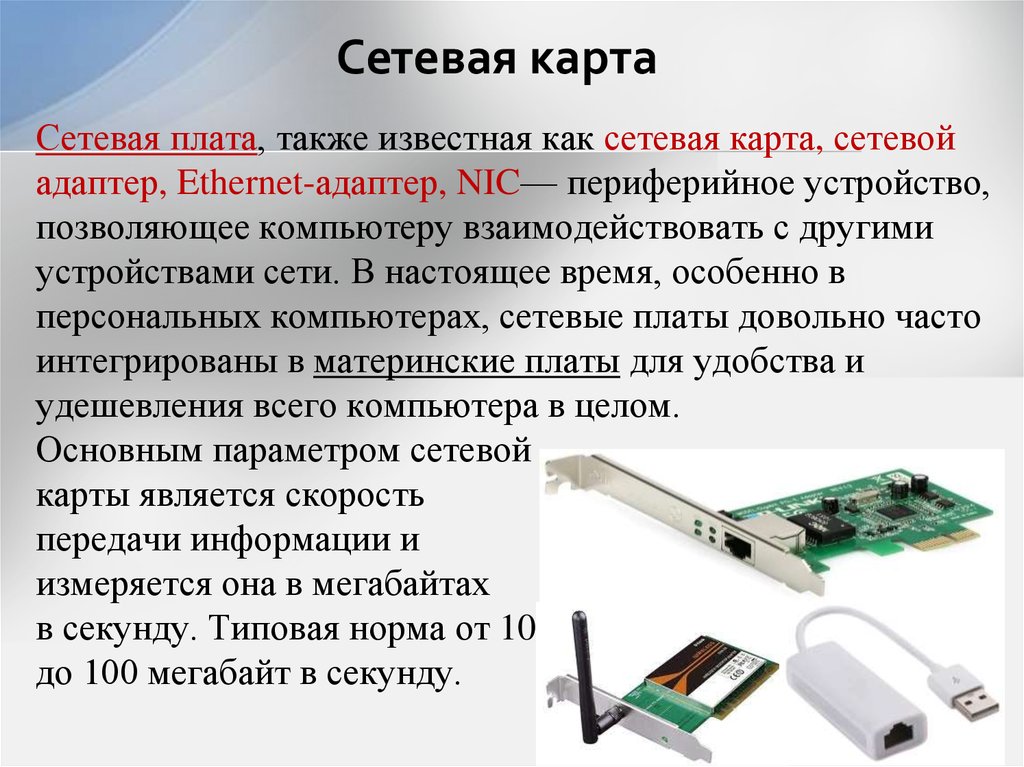

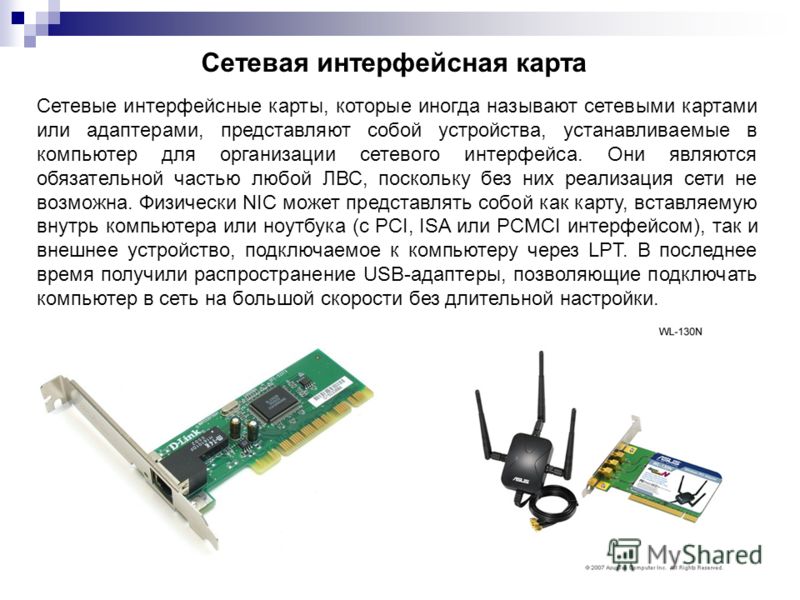

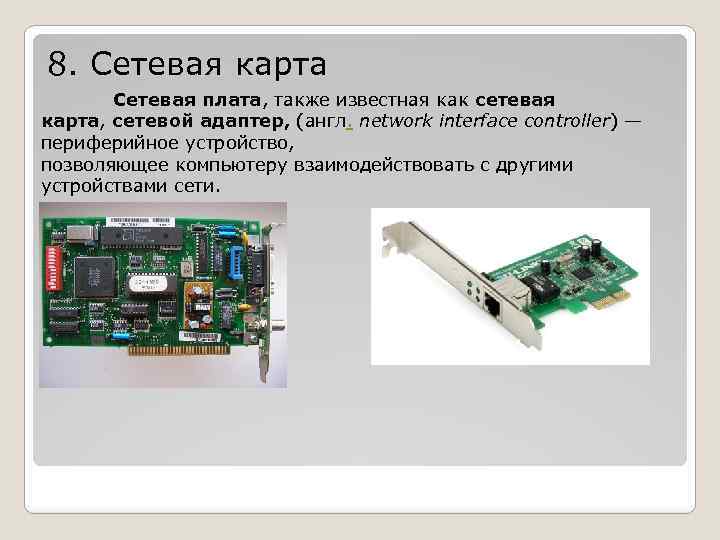

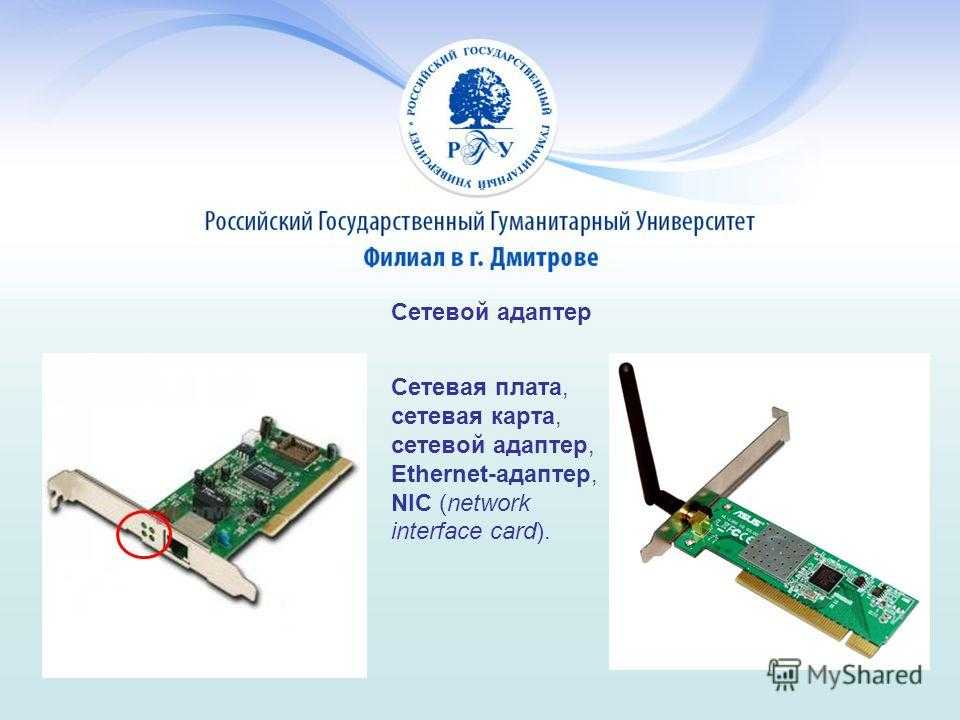

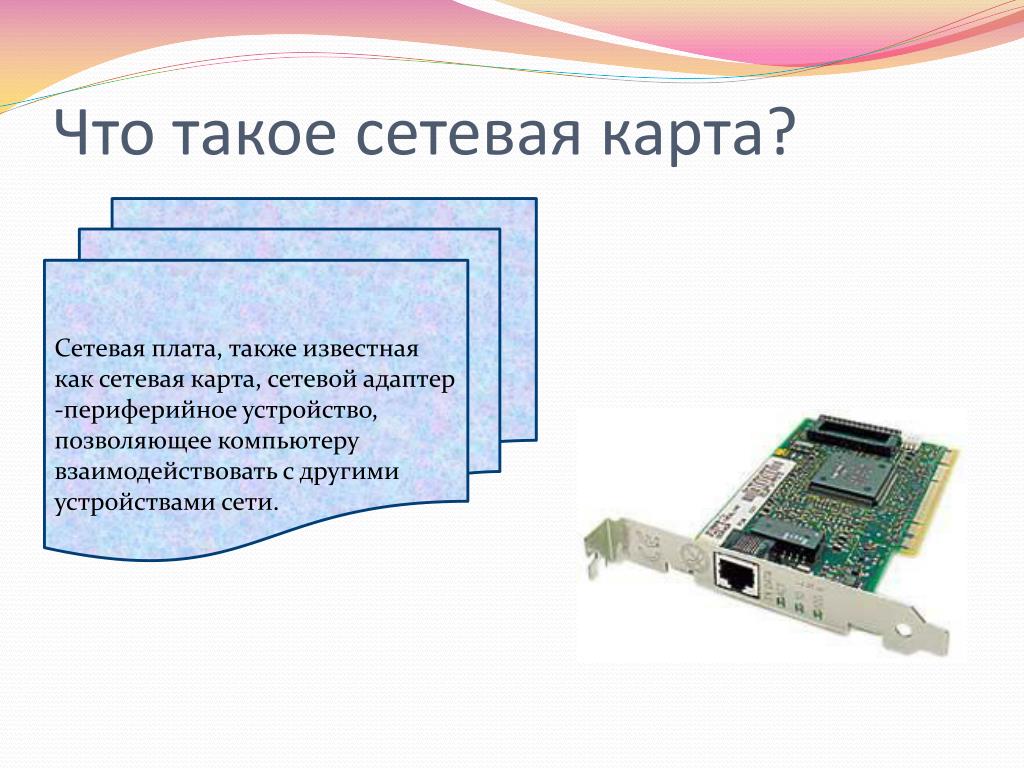

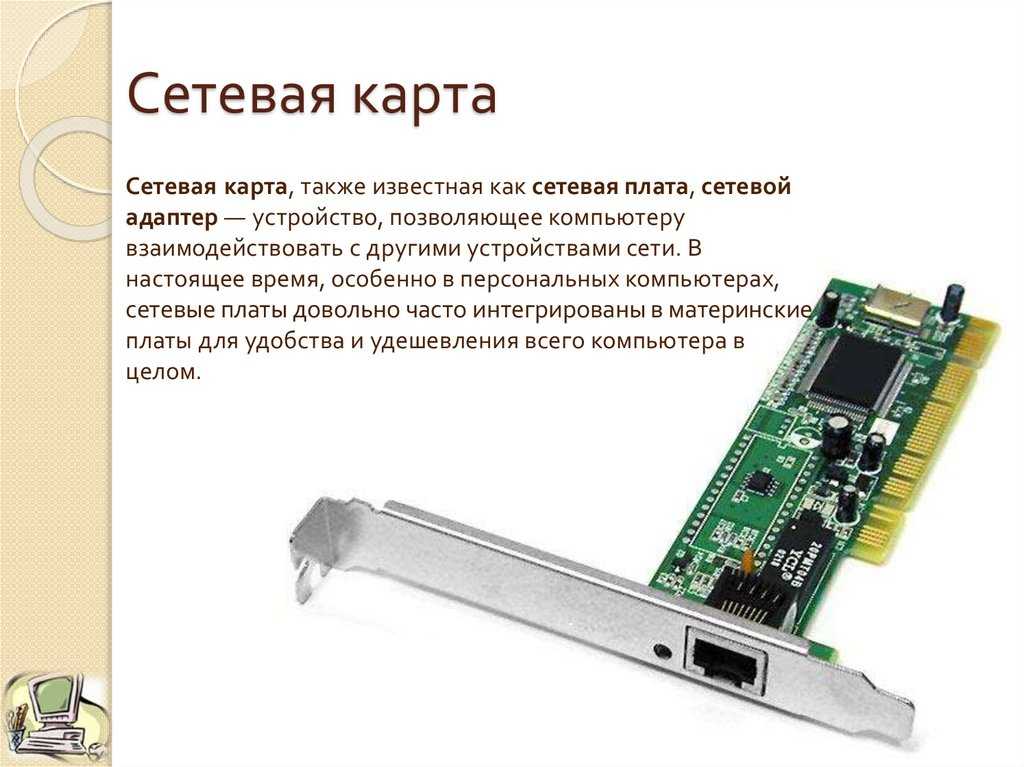

Сетевая плата

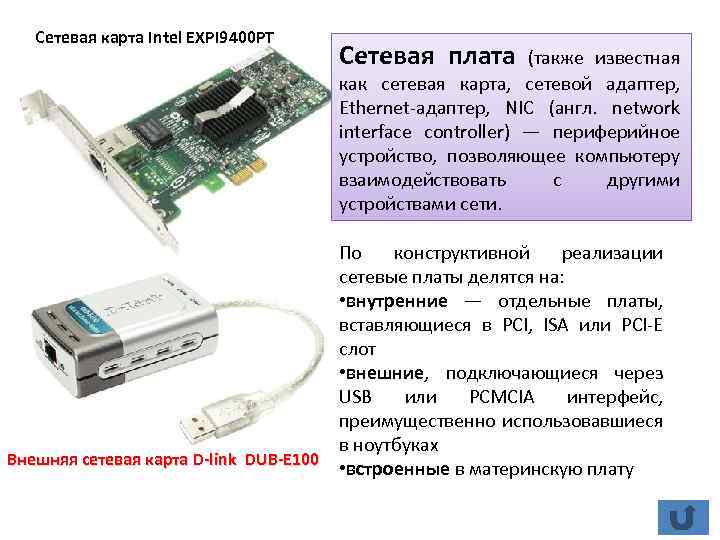

, также известная как сетевая карта, сетевой адаптер, Ethernet-адаптер, NIC (англ. network interface card) — периферийное устройство, позволяющее компьютеру взаимодействовать с другими устройствами сети. В настоящее время, особенно в персональных компьютерах, сетевые платы довольно часто интегрированы в материнские платы для удобства и удешевления всего компьютера в целом.

Цена

Сетевая карта – это компонент компьютера, который используется для подключения к локальной сети. Эти устройства редко доставляют какие-либо проблемы поэтому в большинстве случаев пользователи даже не знают, какая сетевая карта стоит на их компьютере.

Однако такая информация может понадобится, например, для поиска подходящих драйверов. В этом материале мы рассмотрим сразу 3 способа, как можно узнать название сетевой карты используемой на компьютере.

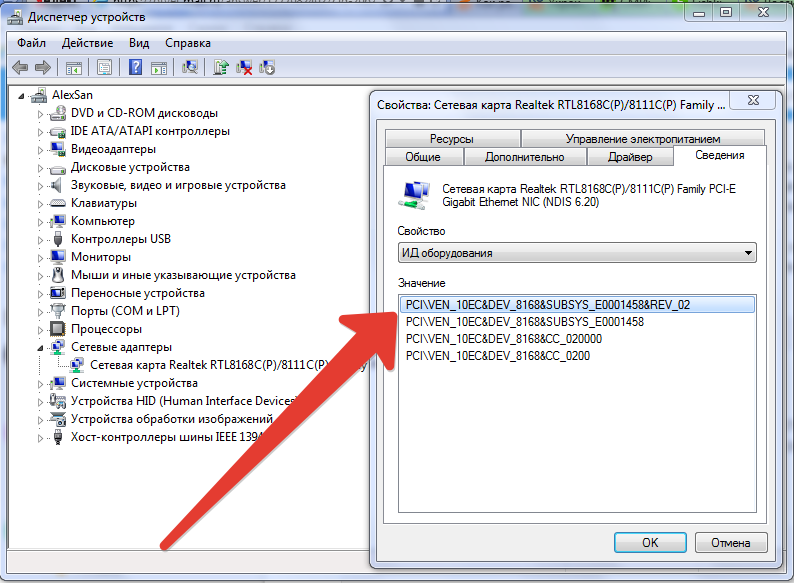

Способ № 1. Диспетчер устройств.

Если вы хотите узнать какая сетевая карта стоит на вашем компьютере, то самый простой способ — это воспользоваться «Диспетчером устройств». Открыть «Диспетчер устройств» можно разными способами. Самый простой вариант, это нажать комбинацию клавиш Windows-R и в появившемся окне ввести команду «mmc devmgmt.msc».

Также можно воспользоваться поиском в меню «Пуск». Для этого откройте меню «Пуск» и введите в поисковую строку «Диспетчер устройств». После этого система найдет нужную программу и предложит открыть ее.

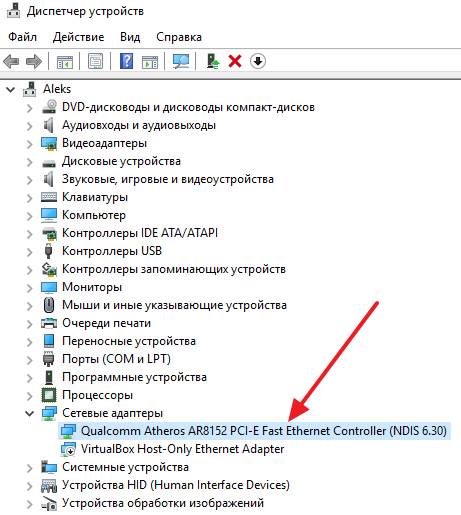

После открытия «Диспетчера устройств», раскройте список «Сетевые адаптеры». В данном списке вы увидите название сетевой карты, которая установлена на вашем компьютере.

Нужно отметить, что иногда в списке «Сетевые адаптеры» могут находится виртуальные сетевые карты. Такие карты могут появиться после установки некоторых программ (например, программы VirtualBox).

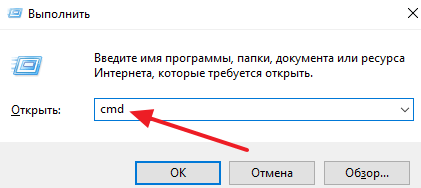

Способ № 2. Командная строка.

Также вы можете узнать какая сетевая карта стоит на вашем компьютере с помощью «Командной строки Windows». Для этого сначала нужно запустить командную строку. Сделать это можно по-разному. Например, вы можете нажать комбинацию клавиш Windows-R и в появившемся окне выполнить команду «cmd».

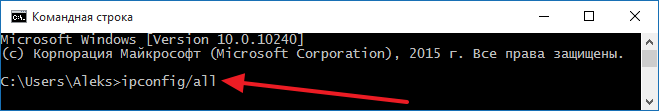

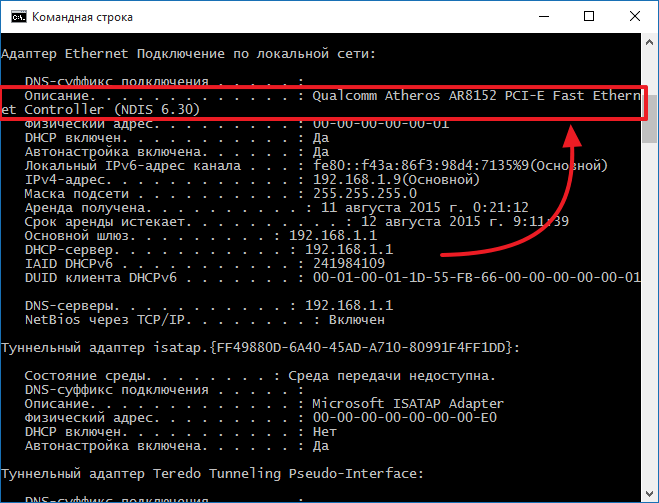

После открытия командной строки в ней нужно выполнить команду «ipconfig/all».

В результате на экране появится информация о всех сетевых подключениях, используемых на вашем компьютере.

Здесь, среди прочей информации, для каждого сетевого подключения будет указано название сетевой карты. Оно будет указываться в строке «Описание».

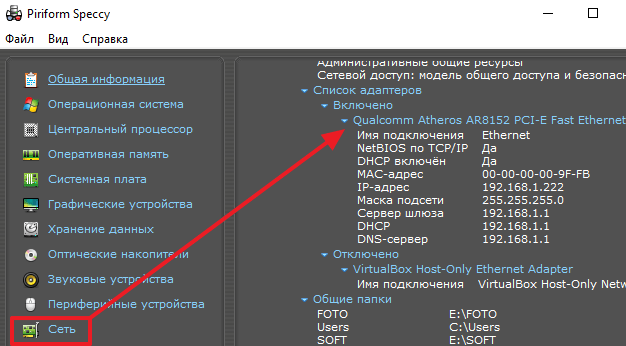

Способ № 3. Программы.

Также вы можете узнать название сетевой карты, которая стоит на компьютере, с помощью специальных программ для просмотра характеристик компьютера. Например, можно использовать бесплатную программу . Установите данную программу на свой компьютер и запустите ее.

После запуска программы откройте раздел «Сеть». Здесь будет вся возможная информация о ваших сетевых подключениях и сетевых картах.

Прощаться рано

Можно было бы на этом и закончить. Но, нет. Ведь внешние сетевые карты так разнообразны, что об этом стоит еще поговорить.

Есть такая разновидность сетевой карты как серверная. Использовать ее могут только в системах продвинутых и высокопроизводительных. Конечно, сравниваем с обычным сетевым адаптером. Интерфейс они все-таки имеют стандартный. Это расширенный PCI-X или обычный PCI.

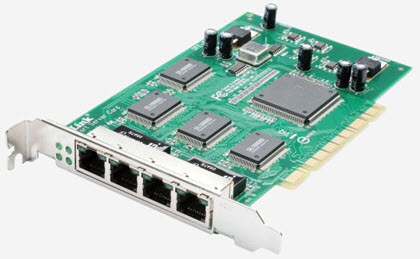

На картинке ниже пример серверной сетевой карты.

Хорошо видно, что сетевых адаптеров здесь четыре. Но все они находятся в одной устройстве. И каждый разъем обладает своим двенадцатизначным идентификатором, то есть МАС адресом. Хотя IP адрес для всей группы адаптеров может быть присвоен один. А операционная система воспринимает эту группу карт как единое целое.

Что такое МАС адрес? Это, Media Access Control — переводится как управление допуском к среде. Адрес всегда уникален и двух одинаковых адресов, конечно, не может быть.

Объединение портов дело не простое, и возможно оно благодаря технологии Port Aggregation. Название и обозначает объединение. И это значит, что несколько сегментов сети могут быть объединены в один. Так возрастает производительность. Ну и соответственно, когда все сетевые поты объединяются в один, то речь уже идет о производительности одного, то есть единого порта. И мощность его равна числу умноженному на количество этих портов.

Для работы серверных сетевых карт предусмотрены два режима. С ними сейчас и познакомимся. К каждой карте в комплекте идет программное обеспечение. С его помощью каждый из присутствующих портов можно сделать активным или резервным.

Есть еще режим, когда сетевой трафик распределяется на активные сегменты равномерно. Это режим распределения и он позволяет снижать на адаптер общую нагрузку. При режиме восстановления, когда связь внезапно исчезает, она восстанавливает. То есть режим обеспечивает бесперебойность связи между сетью и картой.

Удобно ли пользоваться серверной картой на компьютере?

Все зависит от того, насколько сложен ваш ПК. Если «наворотов» очень много, тогда, чтобы не загружать центральный процессор, серверная карта может взять на себя часть функций, например, вести подсчет сумм кадров данных. Эти данные передаются по сети. Так же она может и генерировать данные.

Сетевая карта играет большую роль в функционировании современного компьютера. Главная задача адаптера – обеспечение связи с другими устройствами. На рынке представлено большое разнообразие моделей, поэтому знать, как выбрать сетевую карту, просто необходимо.

Установка и настройка Wi-Fi-адаптера

Установка сетевого оборудования не требует никаких специальных знаний и наличия профильного образования, а настройка разных адаптеров, пусть и имеющих технические и функциональные различия, на деле практически ничем друг от друга не отличается.

Прежде чем настроить оборудование, нужно сначала подсоединить модуль сетевой платы к соответствующему разъему ПК — внутреннему или внешнему.
После того как операционная система подаст оповещение о подключении нового устройства (разумеется, если проводится подключение внутреннего устройства, то проверить работоспособность карты в реальном времени не получится), потребуется установить пакет драйверов для данного оборудования. Их можно найти на диске, идущем в комплекте с устройством. В крайнем случае можно скачать нужный драйвер для этой модели сетевой карты с официального сайта производителя.
После установки Wi-Fi-карты появится значок сетевого подключения. После нажатия на него нужно открыть свойства беспроводного сетевого соединения, а в «Свойствах» найти протокол Интернета TCP/IP. Здесь необходимо ввести настройки параметров сети. Их можно запросить, обратившись в техподдержку провайдера. Настройки также могут назначаться автоматически.
После выбора нужных параметров и точек доступа остаётся присвоить карте Mac-адрес. Эта задача выполняется только сетевым администратором, поэтому, чтобы сделать соответствующий запрос, нужно позвонить в техподдержку и оповестить оператора о смене адаптера, а также необходимости срочного изменения Mac-адреса.

Когда нужно выбрать Wi-Fi карту для ноутбука или настольного ПК для личного пользования, не следует обманываться широким функционалом и высокой скоростью отдельных моделей. Большинству пользователей не потребуется и половина заявленных возможностей адаптера, но при этом платить за расширенный функционал приходится в несколько раз дороже. При этом одну из самых, если не самую важную роль, при выборе устройства играет планирование помещения.

Обратите внимание! В частности, важно определить габариты комнаты, в которой будет размещена Wi-Fi сеть, расстояние между маршрутизатором и ПК, а также толщину стен в помещении. Наконец, заключительную роль в работоспособности устройства играет его общее качество, которое в большинстве случаев зависит от производителя. Рекомендуется приобретать сетевые платы, маршрутизаторы и модемы у одних и тех же проверенных производителей для обеспечения им наилучшей совместимости

Рекомендуется приобретать сетевые платы, маршрутизаторы и модемы у одних и тех же проверенных производителей для обеспечения им наилучшей совместимости

Наконец, заключительную роль в работоспособности устройства играет его общее качество, которое в большинстве случаев зависит от производителя. Рекомендуется приобретать сетевые платы, маршрутизаторы и модемы у одних и тех же проверенных производителей для обеспечения им наилучшей совместимости.

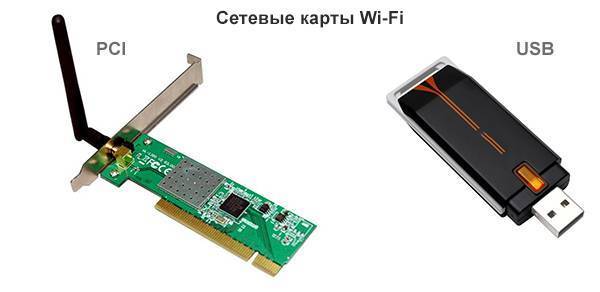

Беспроводной сетевой адаптер

Организация беспроводной сети потребует выбора USB или PCI-устройства технологии Wi-Fi. И даже в этом случае нет никакой необходимости покупать и подключать роутер. На выбор сетевой карты в основном должна влиять скорость соединения и способ ее подключения. В данном случае удобней PCI-устройство, обязательно должны быть свободные PCI-слоты. При их отсутствии следует отдать предпочтение выбору USB-платы

И важно учитывать совместимость с протоколом этих плат. К тому же они должны иметь возможность соединения между собой

Особо отличаются сетевые платы, предназначенные для высокоскоростного подключения через протокол IEEE 1394. Хотя первоначально они были созданы для древовидного подсоединения различных устройств. Это такие устройства, как DV-камеры, внешние сетевые диски и прочее. Однако при их использовании есть возможность организации очень продуктивных и достаточно быстрых соединений между компьютерами. Большим препятствием для использования таких сетевых плат становится их высокая стоимость. Эти платы стоят намного дороже, если сравнивать с ценами на платы Ethernet, предназначенными для обмена информацией через витую пару.

Производители сетевых карт

Сегодня в магазинах можно увидеть сетевые карты от множества производителей: Realtek, ASUS, Acorp, D-Link, Compex, ZyXEL, Intel, TP-LINK и так далее. Но нужно учесть, что каждая фирма делает продукты под определенную целевую аудиторию. Для обычных пользователей интернета самыми массовыми являются карты Acorp и D-Link — они недорогие и при этом весьма качественные. Такие же, как Intel и TP-Link, упор делают на изготовление достаточно мощных и дорогих продуктов для организаций, которые устанавливают их на серверы.

Дополнительные технологии, повышающие производительность и удобство, которые могут быть внедрены в сетевые карты:

BootRom — позволяет включать ПК по локальной сети через удаленный компьютер.
PCI BUS-Mastering — для оптимизации работы сетевой карты, которая снимает нагрузку с основного процессора компьютера.
Wake-on-LAN — позволяет включить компьютер с помощью локальной сети. Для ее нормальной работы на компьютере должна быть установлена материнская плата с поддержкой этой технологии, а также комп должен подключаться к сети при помощи специального кабеля, если на нет поддержки PCI 2.2.
TCP Checksum Offload — также позволяет сетевой карте избавить процессор от лишней работы. Сетевая плата с поддержкой TCP Checksum Offload самостоятельно производит обработку служебной информации, которая поступает вместе с основными данными по сети, освобождая от этой работы процессор.
Interrupt Moderation — снижает количество запросов к процессору. Особенно полезной эта функция будет в гигабитных сетевых платах, по которым идет бОльший поток информации, чем по обычным.
Jumbo Frame — позволяет в три раза ускорить получение данных из пакетов больших размеров.

Мультигигабитные сетевые карты 5G

Эти типы карт в 5 раз быстрее обычного Gigabit Ethernet, хотя они будут вдвое медленнее карт 10G, которые мы видели ранее

Если вы хотите купить дешевые и даже карманные модели для использования с ноутбуком или ультрабуком, обратите внимание на следующие рекомендации, которые мы собираемся дать, потому что они будут очень полезны для ускорения вашей проводной сети

QNAP QXG-5G1T-111C

Эта модель имеет 5G Multigigabit порт и пассивный радиатор, это устройство идеально подходит для очень быстрого подключения к локальной сети, но без перехода на 10G модели, которые явно дороже.

Скорость порта Ethernet : 5 Гбит/с.
Поддерживает мультигигабитные скорости : Да.
Тип порта Ethernet : РДЖ-45.
Тип порта PCIe : PCIe 3.0 x1.
Количество портов Ethernet : 1.
Охлаждение : пассивный с радиатором.
Другие особенности : Jumbo Frames до 9K, тегирование VLAN и приоритетные очереди.

Это устройство стоит около 70 евро, что очень конкурентоспособно, если принять во внимание технические характеристики. Если вы хотите иметь действительно быструю сетевую карту Ethernet на своем компьютере и не тратить более 100 евро на модель с портами 10G, это устройство идеально для вас

Если вы хотите иметь действительно быструю сетевую карту Ethernet на своем компьютере и не тратить более 100 евро на модель с портами 10G, это устройство идеально для вас.

QNAP QXG-5G2T-111C

Эта модель точно такая же, как и предыдущая, но имеет 2 мультигигабитных порта 5G вместо одного. Кроме того, интерфейс данных PCIe 3.0 — это x2 вместо x1 из-за потребности в большей доступной пропускной способности.

Скорость порта Ethernet : 5 Гбит/с.
Поддерживает мультигигабитные скорости : Да.
Тип порта Ethernet : РДЖ-45.
Тип порта PCIe : PCIe 3.0 x2.
Количество портов Ethernet : 2.
Охлаждение : пассивный с радиатором.
Другие особенности : Jumbo Frames до 9K, тегирование VLAN и приоритетные очереди.

Это устройство стоит около 130 евро, что является ожидаемой ценой, потому что оно стоит почти в два раза больше, чем предыдущее устройство с одним портом.

Если вы собираетесь использовать это устройство для подключения к разным сетям на высокой скорости, оно идеально подходит для вас, если вы делаете это для агрегации каналов или чего-то подобного, то вам лучше купить модель 10G напрямую.

Устройства канального уровня

Сетевой мост

Сетевой мост (bridge) — это устройство, используемое для объединения сегментов сети. Чаще всего он соединяется с «главным» устройством сегмента сети (т.е. тот, который коммутирует в себе все устройства сегмента сети).

При получении из сети кадра (пакета) мост проверяет в его заголовке MAC-адрес и, если он принадлежит данной подсети, передаёт (транслирует) кадр дальше в тот сегмент, которому предназначался данный кадр. Если кадр не принадлежит данной подсети, мост ничего не делает.

Мосты «изучают» характер расположения сегментов сети путём построения адресных таблиц вида «Интерфейс:MAC-адрес», в которых содержатся адреса всех сетевых устройств и сегментов, необходимых для получения доступа к данному устройству. Если порт пункта назначения в данный момент занят, то мост может временно сохранить фрейм до освобождения порта.

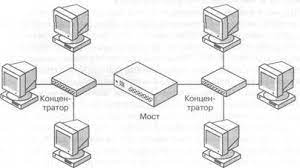

мост, соединяющий сегменты сети.

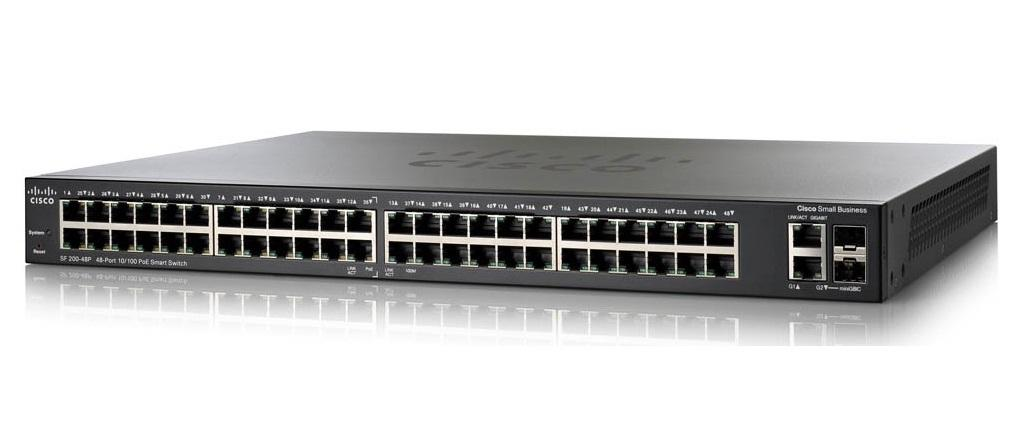

Коммутатор

Коммутатор — это устройство, предназначенное для объединения нескольких сетевых устройств. Он имеет несколько портов (от 1 до более 100), каждый из них сопоставляется с конкретным устройством. В отличие от концентратора, коммутатор в состоянии передать сообщение конкретному узлу. Когда узел отправляет сообщение другому узлу через коммутатор, тот принимает и декодирует кадры и считывает физический (MAC) адрес сообщения. Для того, чтобы передать кадры, коммутаторы используют таблицу MAC-адресации, вкоторой номер порта сопоставляется с MAC-адресом.

Для каждого нового соединения между узлами создается новый канал. Такие отдельные каналы позволяют устанавливать несколько соединений одновременно без возникновения коллизий.

Коммутаторы используются так же для микросегментации (это архитектура, при которой на каждый коммутатор приходится один сервер, который непосредственно управляет всеми остальными подключёнными к коммутатору устройствами).

Следует также учесть, что существуют коммутаторы, которые способны решать часть задач третьего уровня модели OSI. Такие коммутаторы ещё называют коммутаторами 2+ уровня.

мост, соединяющий сегменты сети.

Точка доступа WIFI

Точка доступа WIFI — это устройство, которое даёт доступ к беспроводной локальной сети другим хостам

Важно заметить, что это только точка доступа! Она не управляет сетью (В отличие от WIFI-роутера)

Сетевая карта для компьютера для чего нужна. Принцип работы сетевых карт

Адаптер находится на втором, канальном уровне модели OSI. Для того чтобы операционная система знала, как взаимодействовать с сетевой картой, требуется установка драйвера. Обычно они поставляются вместе с устройством или имеются на официальном сайте производителя. Многие версии Windows умеют подхватывать установленные в системе адаптеры и без установки дополнительных драйверов. Что же касается дистрибутивов Linux, то практически все они способны работать с адаптером из коробки.

Для чего же нужна сетевая карта в компьютере, и как она работает? При приёме данных на карту поступает набор сигналов, в результате преобразования которых она получает некую последовательность битов. Затем проходит проверка контрольной суммы этого кусочка данных. Если она совпадает, тогда они помещаются в оперативную память. Если нет, отбрасываются, и передаётся сигнал об ошибке. При передаче данных в кабель все действия выполняются в обратной последовательности. Стоит отметить, что производители сетевых адаптеров для того, чтобы сделать их менее дорогими, перекладывают многие задачи на плечи драйверов. В серверных решениях сетевые платы могут иметь собственный процессор, который сам отвечает за обработку, шифрование и преобразование сигналов.

Немного ликбеза: OSI — это общепринятая модель и международный стандарт, по которому разрабатываются протоколы и устройства. Она имеет 7 уровней, каждый из которых реализует свою задачу. Краткий их список выглядит так: физический (кабели, радиоканалы), канальный (сетевые карты, DSL), сетевой (маршрутизаторы), транспортный (протоколы TCP, UDP), сеансовый (обмен и поддержание информационных потоков), представление (преобразование данных), прикладной (протоколы HTTP, FTP, bitTorrent).

Проблемы с роутером

Также необходимо проверить, могут ли другие устройства подключаться к роутеру. Например, при помощи смартфона или планшета. Если другое устройство успешно устанавливает связь и стабильно ее поддерживает – значит, сам по себе роутер работает корректно. Также попробуйте перезагрузить роутер.

В противном случае нужно проверить конфигурацию точки доступа: используется ли совместимый стандарт, выбран ли тот же радиоканал (если отключена автоматическая настройка), указан ли верный пароль. В качестве крайней меры можно сбросить настройки роутера к заводским и после этого настроить его заново, проверяя каждый шаг.

Также возможно, что требуется обновление прошивки роутера. В таком случае потребуется скачать ее с сайта производителя и затем обновить ее через панель управления роутером. Подробные инструкции для конкретной модели обычно указаны в руководстве пользователя.

Если все указанные меры не помогли, убедитесь в нормальной работе устройства. Например, для проверки обратитесь в сервисный центр производителя.

Как выбрать сетевую карту

Среди сетевых адаптеров принято выделять:

Интегрированные (встроенные) карты в материнскую плату. Это модель, входящая в стандартный комплект компьютера или ноутбука;
Отдельный модуль. Соответственно, это устройства, приобретаемые отдельно в специализированных магазинах.

У дискретных (отдельных) карт имеется два значительных преимущества:

Качество работы;
Независимость от материнской платы;
Техническое совершенство. Например, наличие защиты от грозы.

Фирма – производитель

По вышеописанным причинам наибольшей распространенностью пользуются адаптеры Acorp и D-Link. Их преимущества:

Небольшая стоимость;
Приемлемое качество работы;
Простота в обслуживание.

Стоимость

Цена адаптера зависит от следующих характеристик:

Скорость доступа к компьютерной сети;
Поддержка дополнительных функций, вроде 802.1Q VLAN;
Наличие Wake-on-LAN. Функция дает возможность включить компьютер при помощи локальной сети;
Присутствие программы для диагностики проблем с кабелем;
Поддержка SNMP v1;
Возможный период службы устройства.

Стоимость карты может меняться от 10 до 100 долларов в зависимости от вышеописанных показателей.

Лучший выбор

Основные критерии выбора

Чтобы правильно выбрать сетевую карту необходимо для себя ответить на перечень вопросов:

Какой способ подключения будет использован? Отдельные адаптеры, как правило, приобретают при необходимости их подключения к разным ПК;
Где будет использована карта? На домашнем компьютере или в сервере какой-либо организации?
Каков бюджет на приобретение? Напомним, что стоимость меняется от 10 до 100 долларов.

Поломка. Самая распространенная ситуация, которая заставляет пользователя приобрести новое устройство;
Неудовлетворенность встроенной картой. Как правило, владелец приходит к такому решению, когда начинает самостоятельно собирать персональный компьютер с мощными комплектующими .

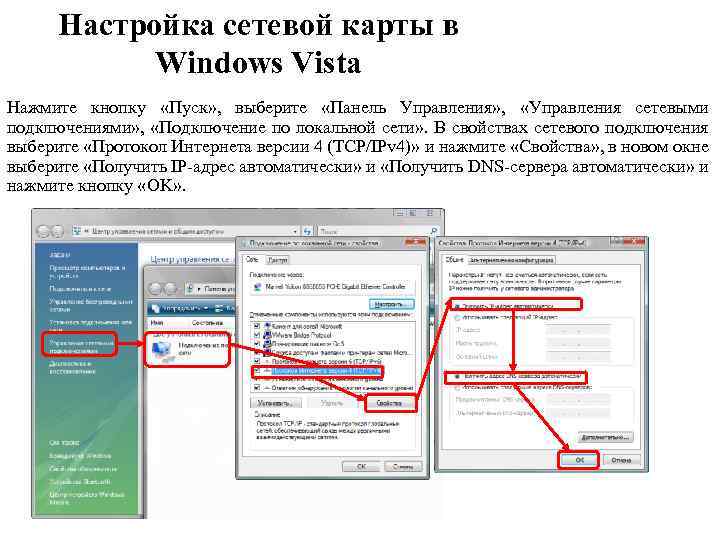

Для полноты статьи — видео, в котором из которого вы узнаете, как настроить сетевую карту:

Описание сетевых карт для компьютеров и ноутбуков.

Навигация

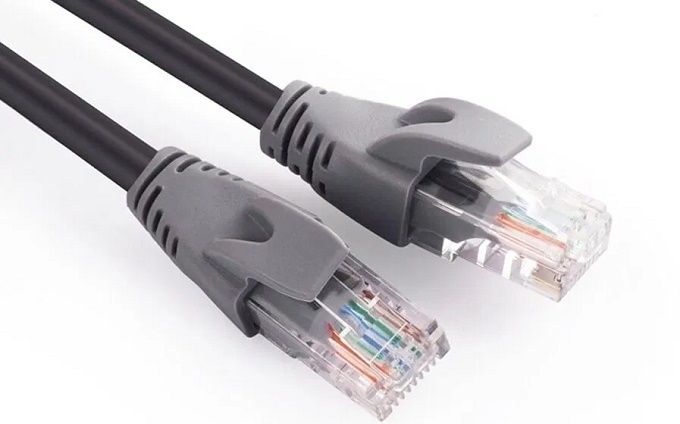

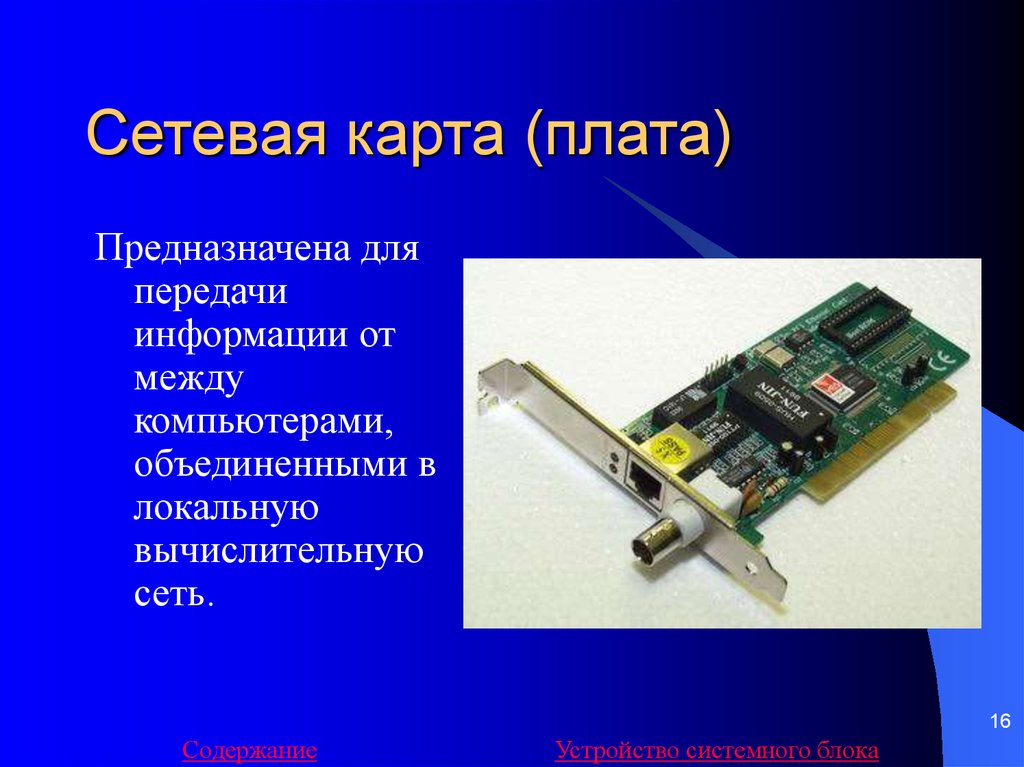

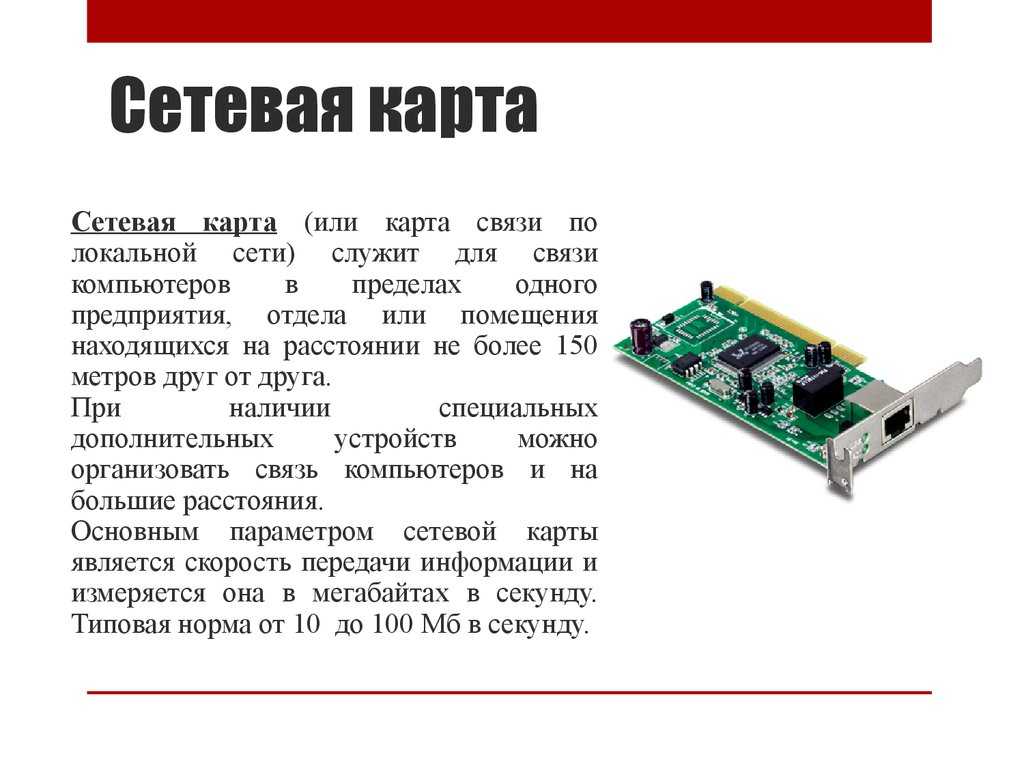

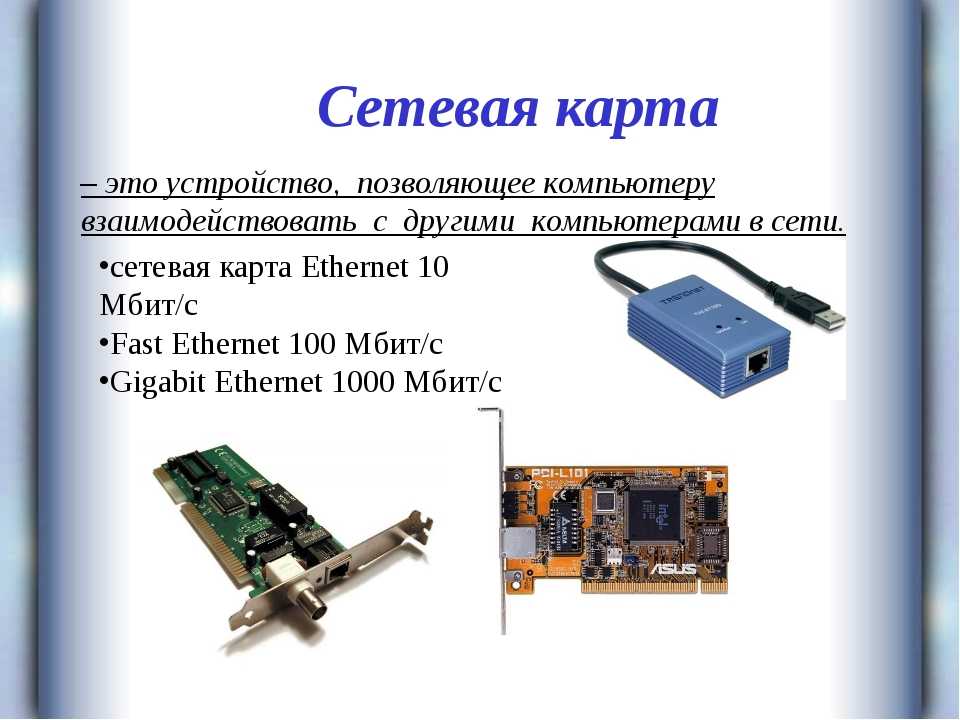

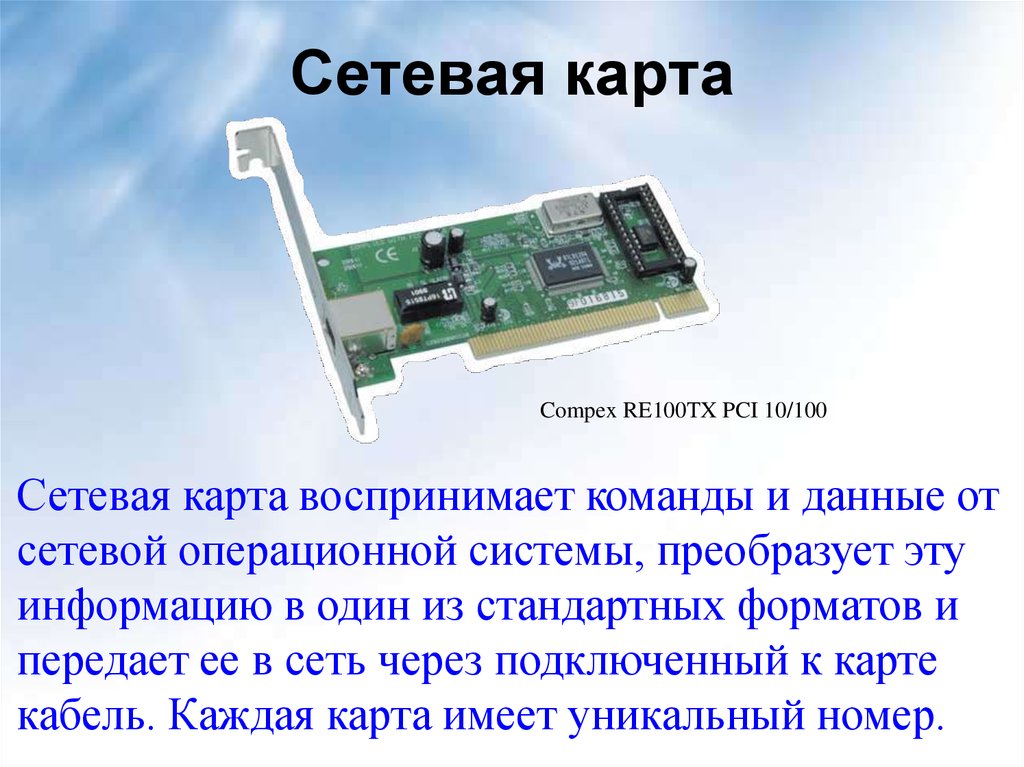

Сетевая карта – это устройство, которая дает возможность пользователям заходить в Интернет, а также в локальную сеть с компьютера или ноутбука. Как правило, современные сетевые адаптеры имеют разъем Ethernet, к которому подключается Интернет кабель. Это может быть оптоволоконный кабель, идущий от устройства Wi-Fi или соответствующего модема.

Помимо этого, также существуют и беспроводные сетевые адаптеры, если у пользователя нет возможности или желания тянуть кабеля через всю квартиру.

В сегодняшнем обзоре мы обсудим подробнее, что представляют собой сетевые карты, для чего они нужны и как работают.
